水冷升级到1080效果显著

zyf199716天前0

疫情关系,居家办公。顺便把刚升级没多久的水冷系统拿出来又折腾一把。
这次折腾的重点——
1、从720升级到1080;
2、改善风道;
投入:
1、买个了360冷排的支架。连运费50+;
2、把之前升级淘汰下来的铝排又拿出来用。0;
效果对比(室温皆为23°):
720-空闲↓↓↓

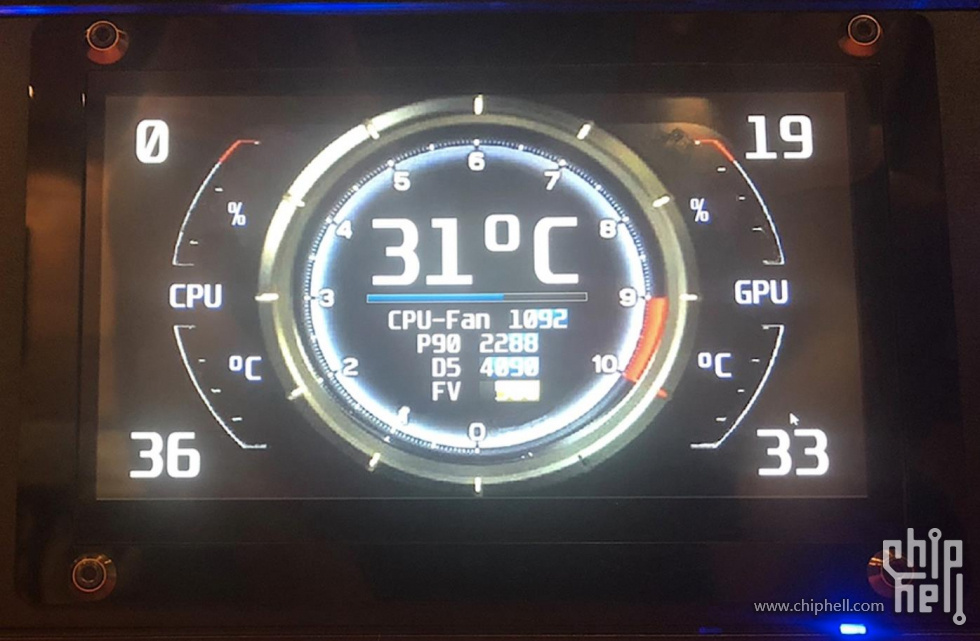

1080-空闲↓↓↓

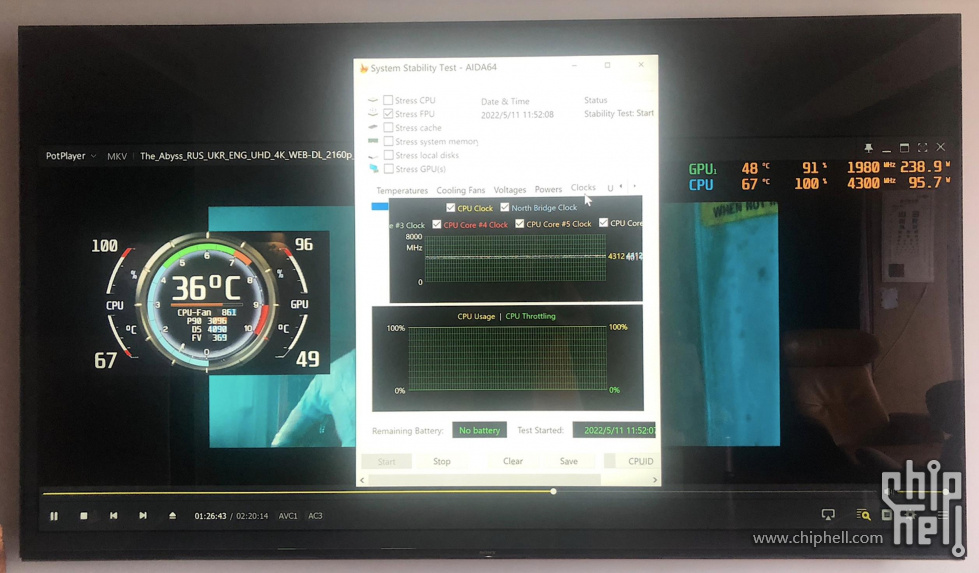

720-满载1小时(单烤fpu+madvr高负载)↓↓↓

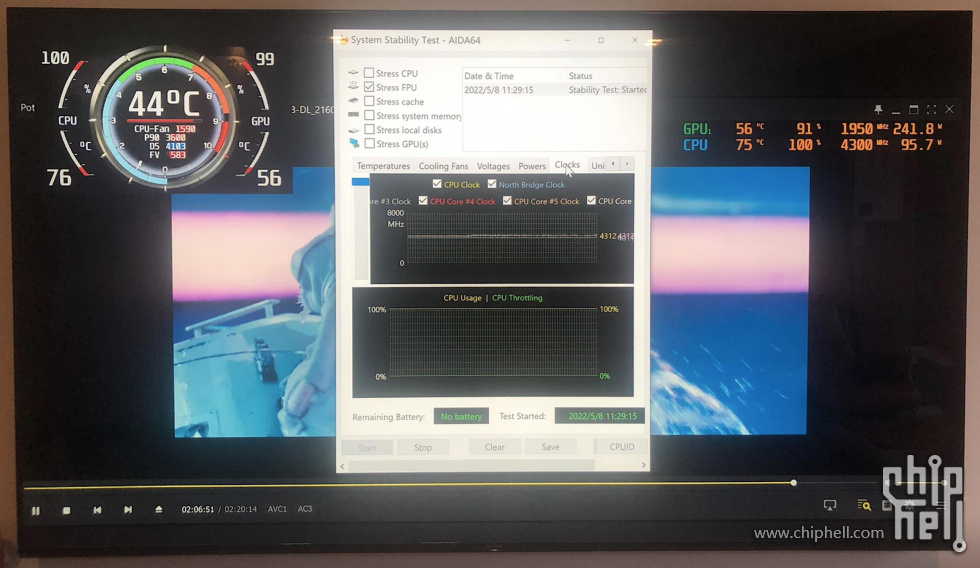

1080-满载1小时(单烤fpu+madvr高负载)↓↓↓

室温相同。满载情况下,720对比1080,水温/CPU/GPU分别下降了8/9/7,泵rpm从3600下降3100;
空闲情况下,下降了6/5/5,泵rpm从500+下降到400-。
效果显著。

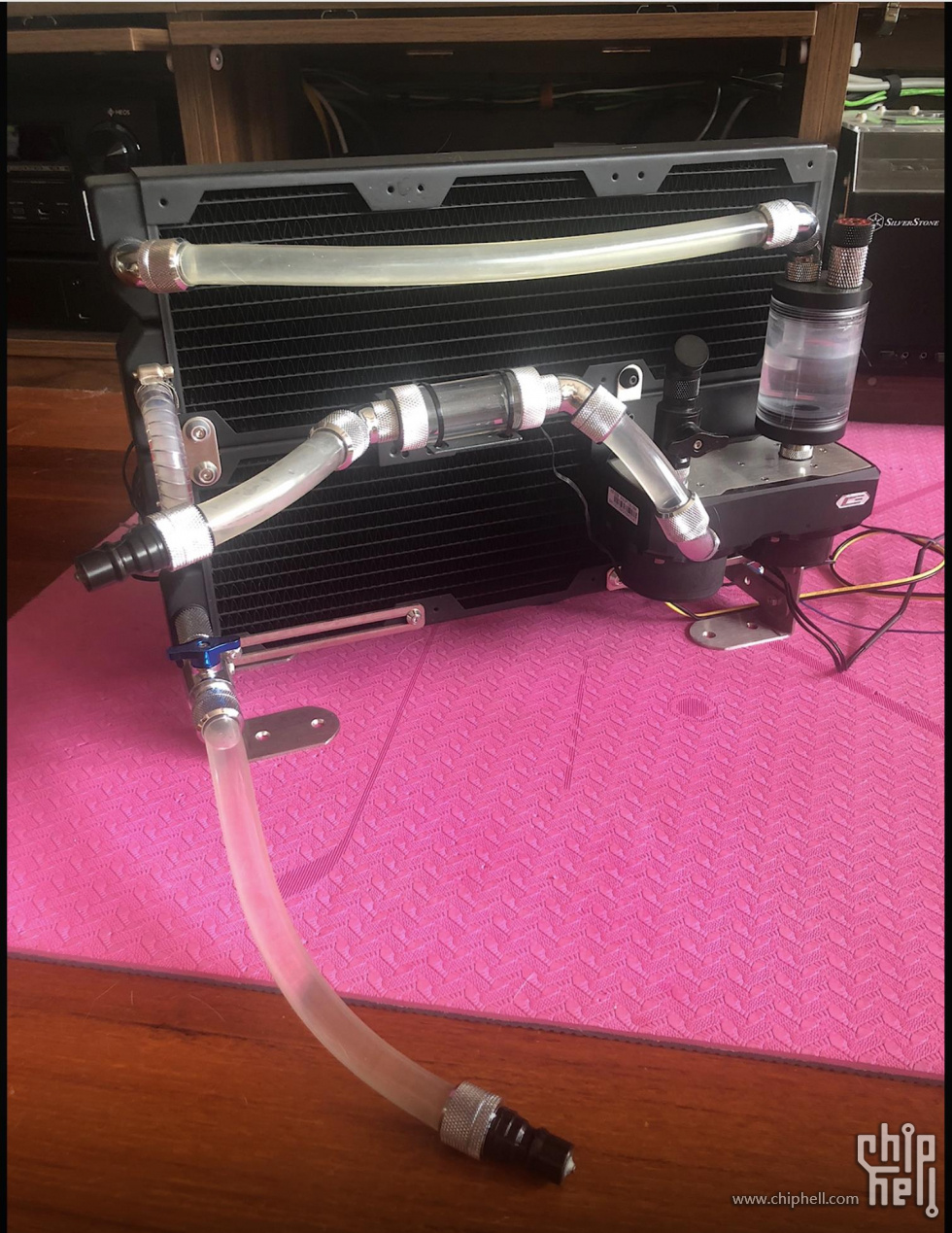

720-冷排设计-正面↓↓↓

720-冷排设计-背面↓↓↓

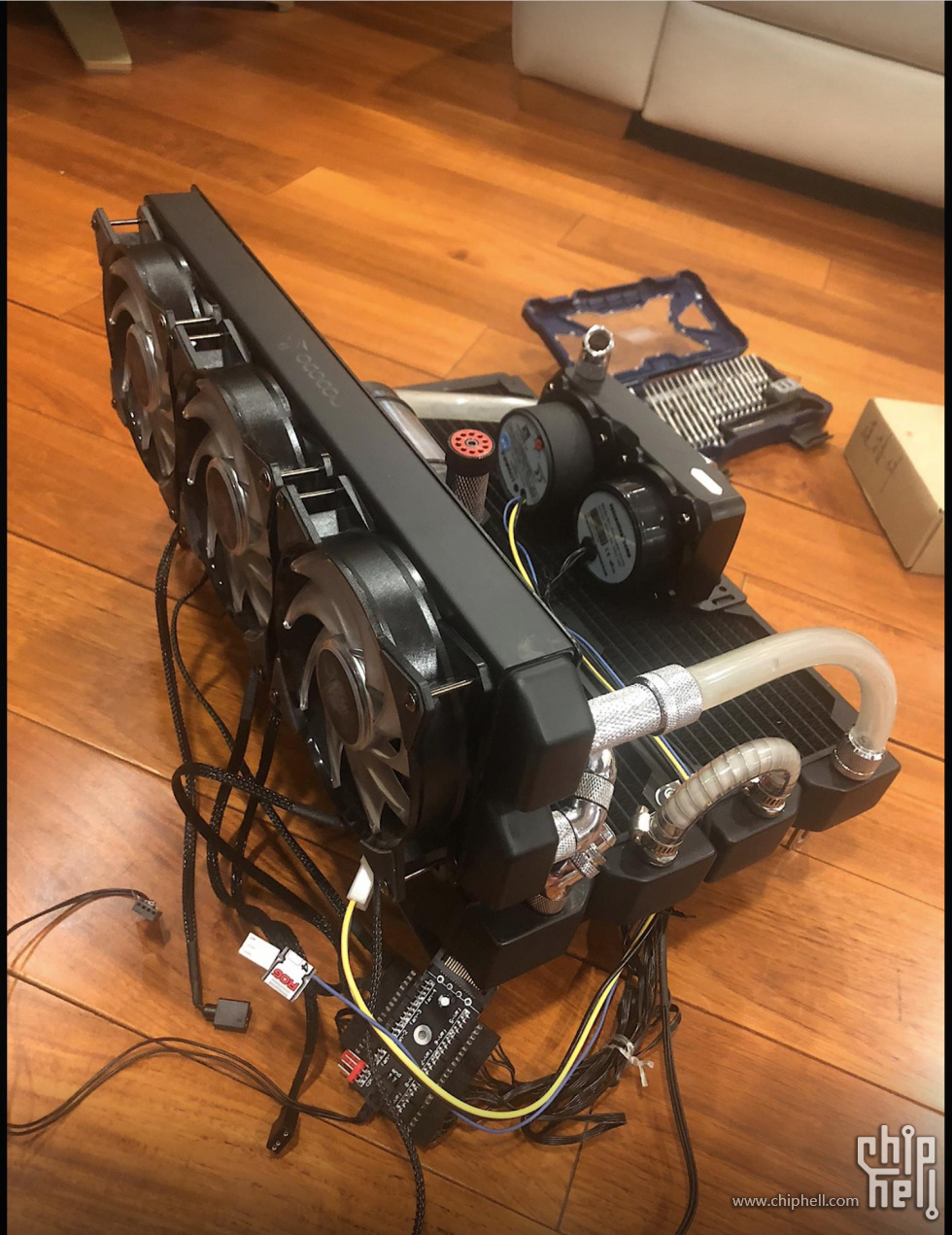

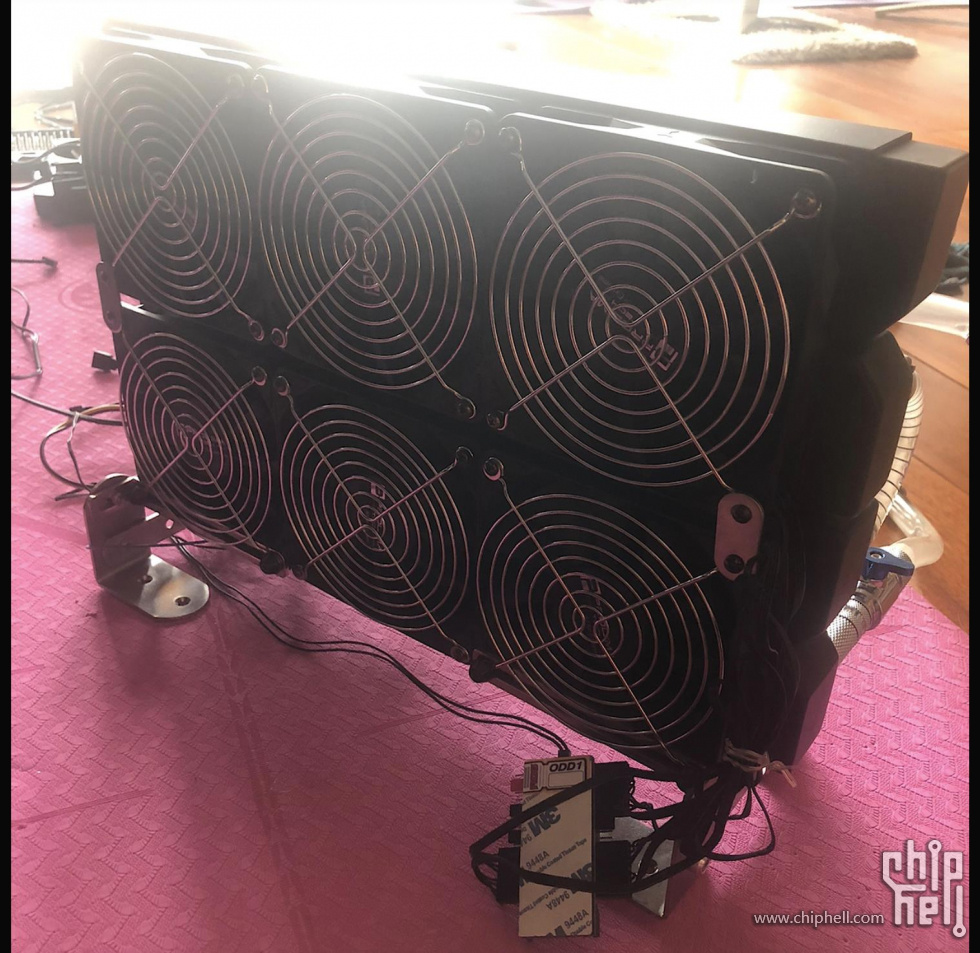

1080-冷排设计-正面↓↓↓。烧烤架造型。所谓的风道改善就是指新加的360排从里向外吹,希望能把热风从柜子里吹出来。过去热风会窝在柜子里出不来。
经实际检验,即便风扇只有不到1000转,手放在柜子外面也有明显的暖风感。

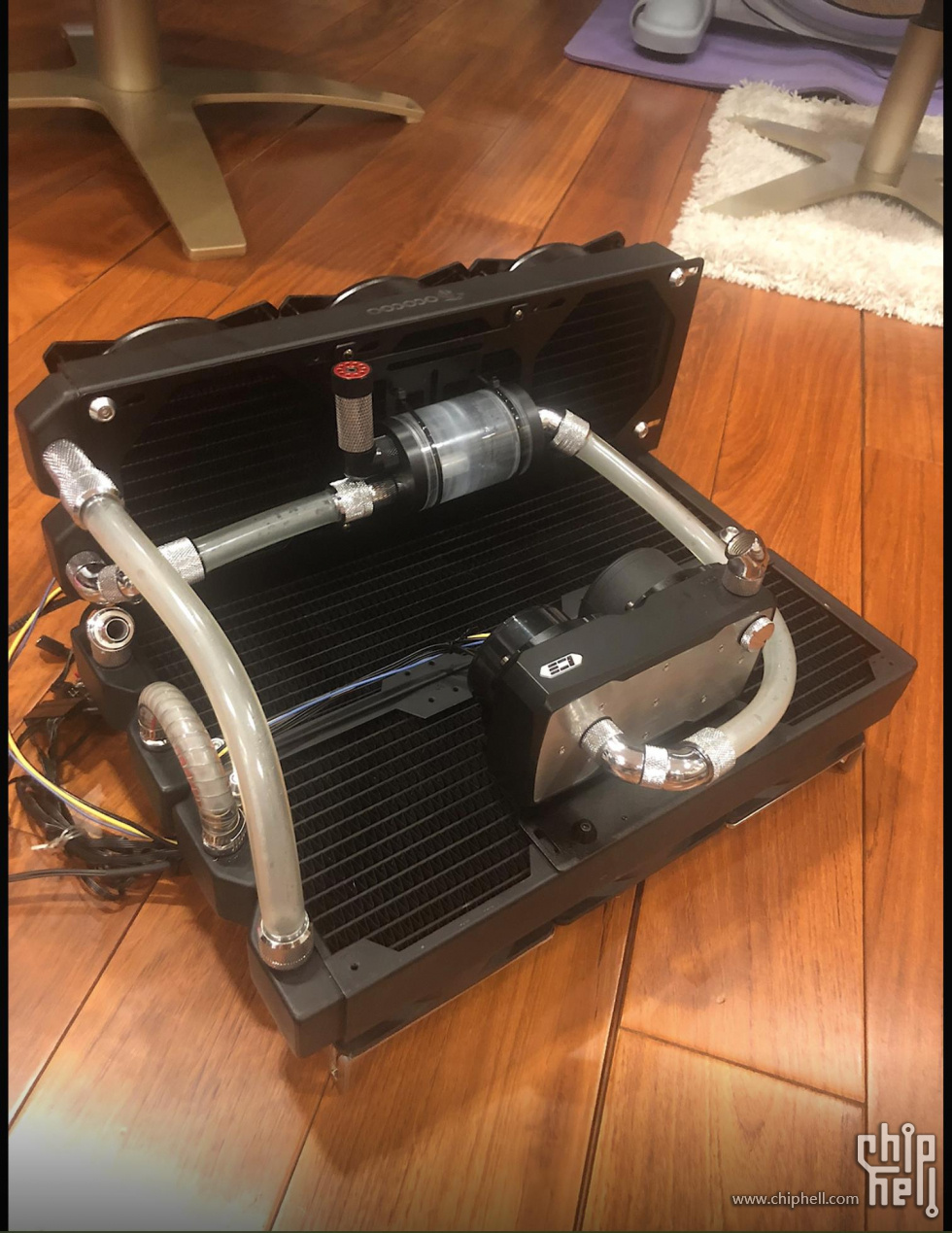

1080-冷排设计-背面↓↓↓

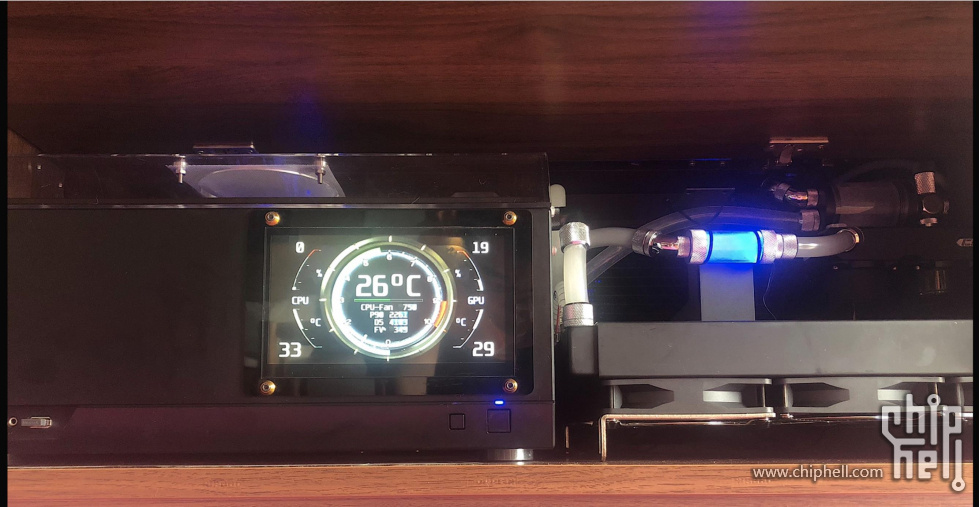

几经改动设计后的真实上机图↓↓↓

本次升级仅花费50+,温度下降5+,暗爽。
不过也有不尽人意之处——
因为柜子的内部高度有限,所以水箱不能像过去那样与泵盖合体竖直放置,只能是横过走到双泵,如图↓↓↓

这导致两个问题:
一个是系统上水特别慢。以前在水箱里注水,重力关系会很顺畅地被泵吸走,现在特别慢。
另一个是排泡非常慢。到现在系统已经运行好几个小时了,仍然能听到气泡声音不绝于耳。以前是很快就能完成排泡的。
请教各位老鸟,排泡有什么好办法吗?
最新回复 (7)
  • luohaoli51316天前
    引用2
    双泵支架能PM个链接么?
  • 勇少16天前
    引用3
    搞个压缩机更加明显,而且无脑
  • 楼主zyf199716天前
    引用4
    luohaoli513 发表于 2022-5-11 19:41
    双泵支架能PM个链接么?
    【淘宝】https://m.tb.cn/h.fIJCttH?tk=pbC42908aOu「IceMan Cooler 双D5水泵串连泵盖」
    点击链接直接打开
  • luohaoli51316天前
    引用5
    zyf1997 发表于 2022-5-11 20:16
    【淘宝】https://m.tb.cn/h.fIJCttH?tk=pbC42908aOu「IceMan Cooler 双D5水泵串连泵盖」
    点击链接直接打 ...
    感谢~~~~~
  • Alaife16天前
    引用6
    感觉这散热规模的话。。。。冷排风扇好像可以不用了
  • 楼主zyf199716天前
    引用7
    Alaife 发表于 2022-5-12 09:37
    感觉这散热规模的话。。。。冷排风扇好像可以不用了
    排泡的问题已找到原因了。
    因为水箱横置,水流到水箱时冲击水箱底会产生乱流,水箱里有一定空隙会产生气泡,然后又紧跟着一个直角弯再次撞击后送入泵体。泵体的转子高速搅动产生更多的微小气泡送入水路循环。所以我看到的现象是,原本在进入泵体之前气泡都没多少了,经过泵体加速后送出的水流全是微小气泡,水体甚至都呈现不正常的白色了。
    原本应该是起消泡作用的水箱反倒成了起泡器。而且泵速开的越大,气泡越多,开到满速就成了啤酒节的样子。↓↓↓

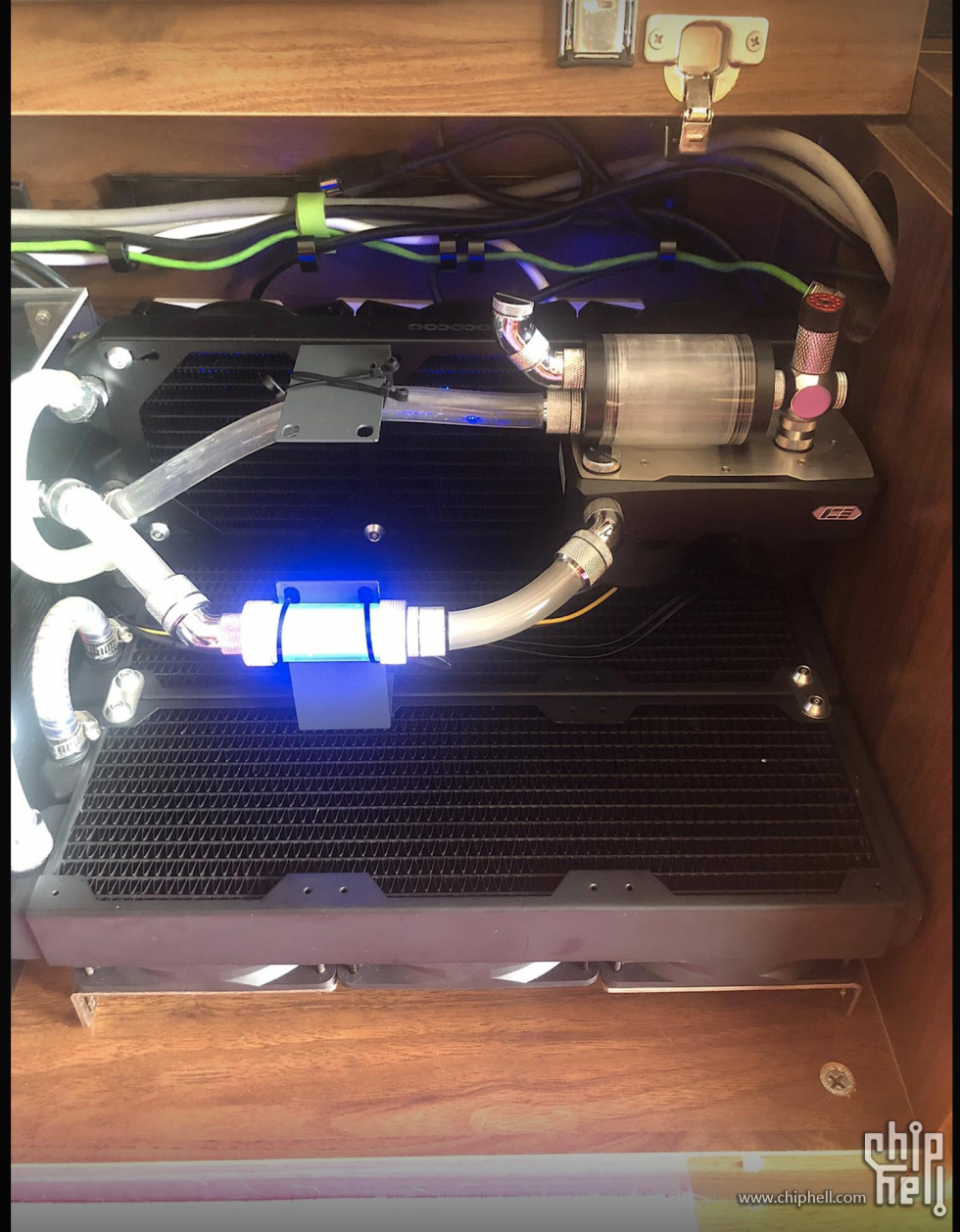

    修正这个bug的措施很简单,我把水路改成了这样↓↓↓

    最简洁的做法,索性取消了水箱。当需要补水时,打开上面的排气阀,现接一个水箱,补的差不多了把水箱拆掉就行了。我这里是整个循环水路的最高处,所以开机状态下拆装水箱完全没关系,就是渗出一点点水而已。下面垫块抹布,连柜子都不会打湿。
    现在完全没声音了,真爽!
  • manwomans16天前
    引用8
    我也是1080薄排
    不过只用了一个ddc
    水路里没有90度弯头
