【枫 造】对于现阶段DDR5内存 DIY散热马甲 设计预览

F-枫华18天前0
鉴于现在D5降价，主力消费者负担得起的只有三星和科赋两家的条子，16g*2只要1200/1579元 的情况下算是便宜好用，也就是D4 Bdie的价格，但需要玩家自己手动超频才能获得对应的性能，指6400C32/6800C32，D5在设计时全部加入了温度检测功能，超频幅度对温度较为敏感，需要马甲辅助，然而在淘宝兜兜转转了许久都没有找到符合需要的散热马甲，大部分都只能叫金属均热片，根本没散热效果，无奈只能自己做了
预计是出两个大类

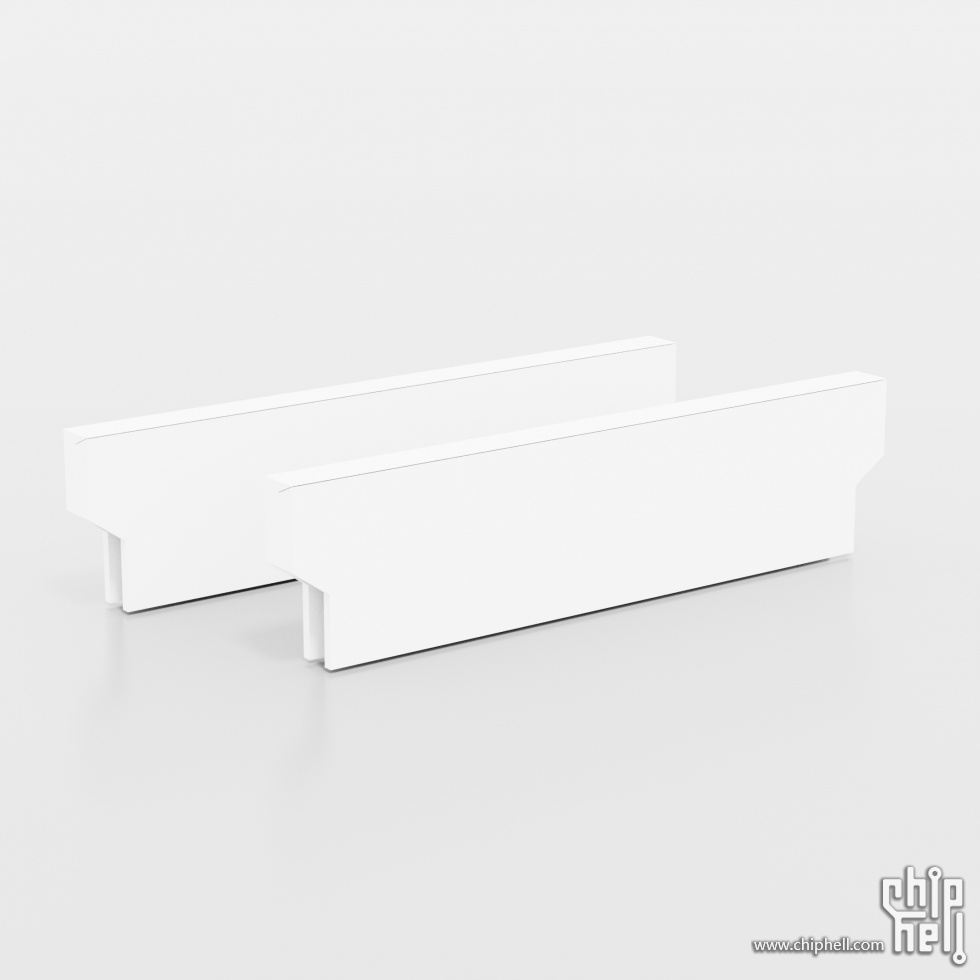

一是光面，纯装饰属性的马甲，是给不喜欢看裸条，自己也不怎么超频的用户，就是找个马甲遮一遮的，对散热没要求

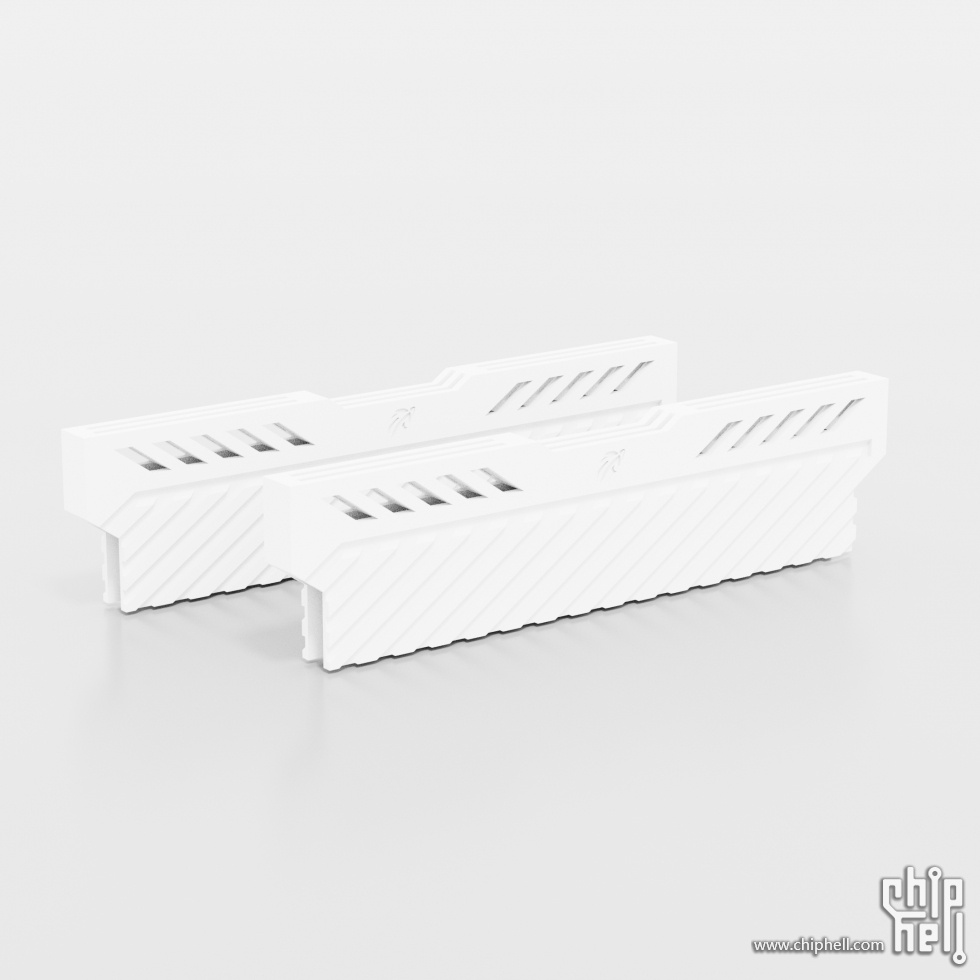

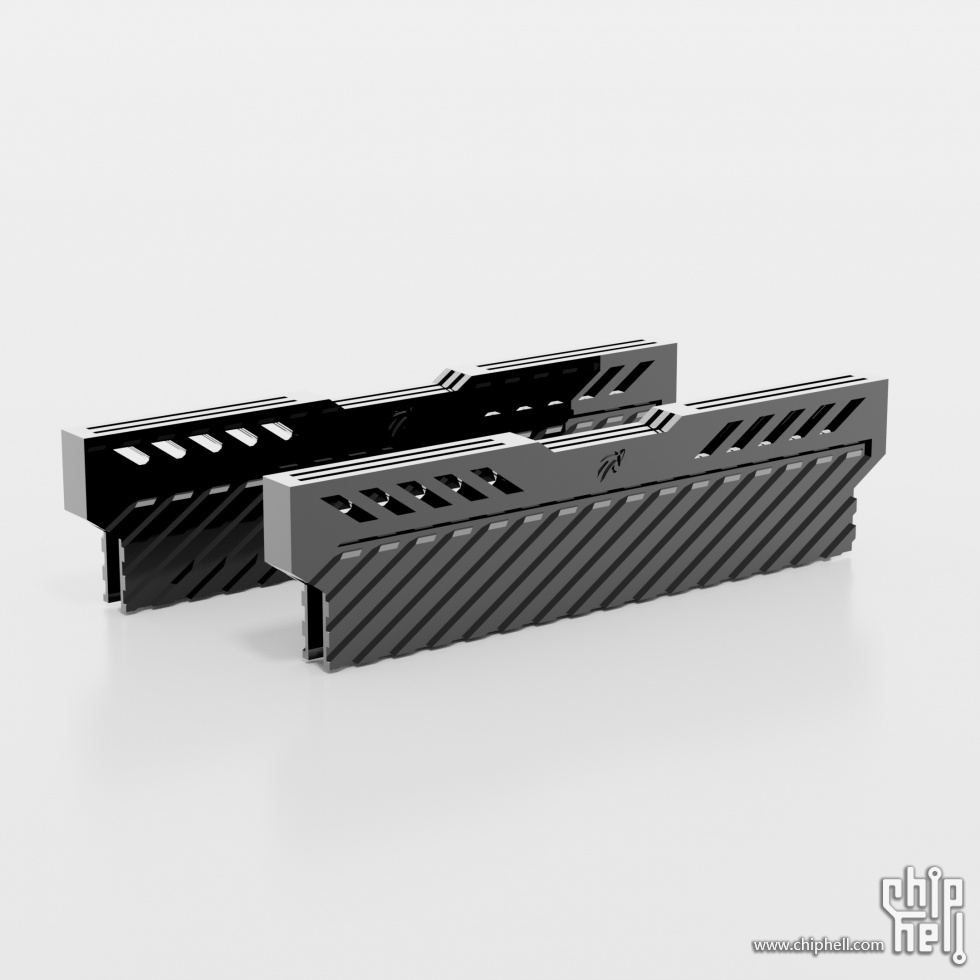

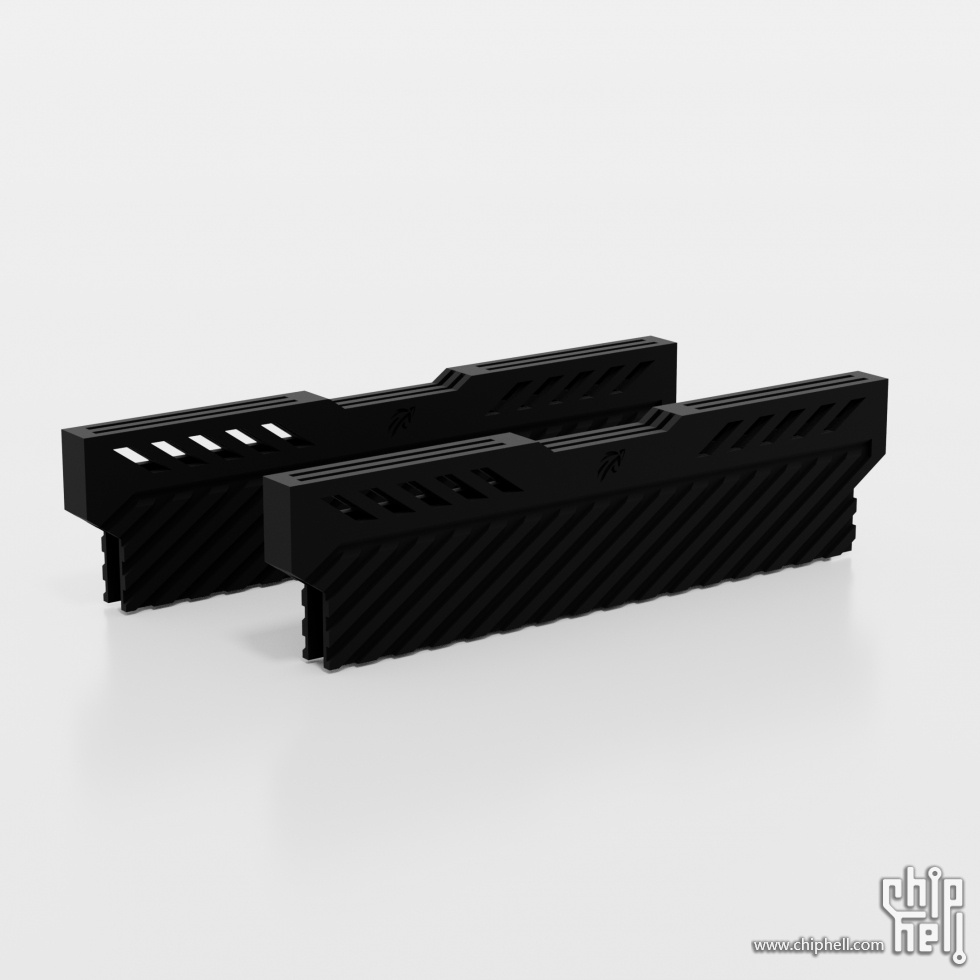

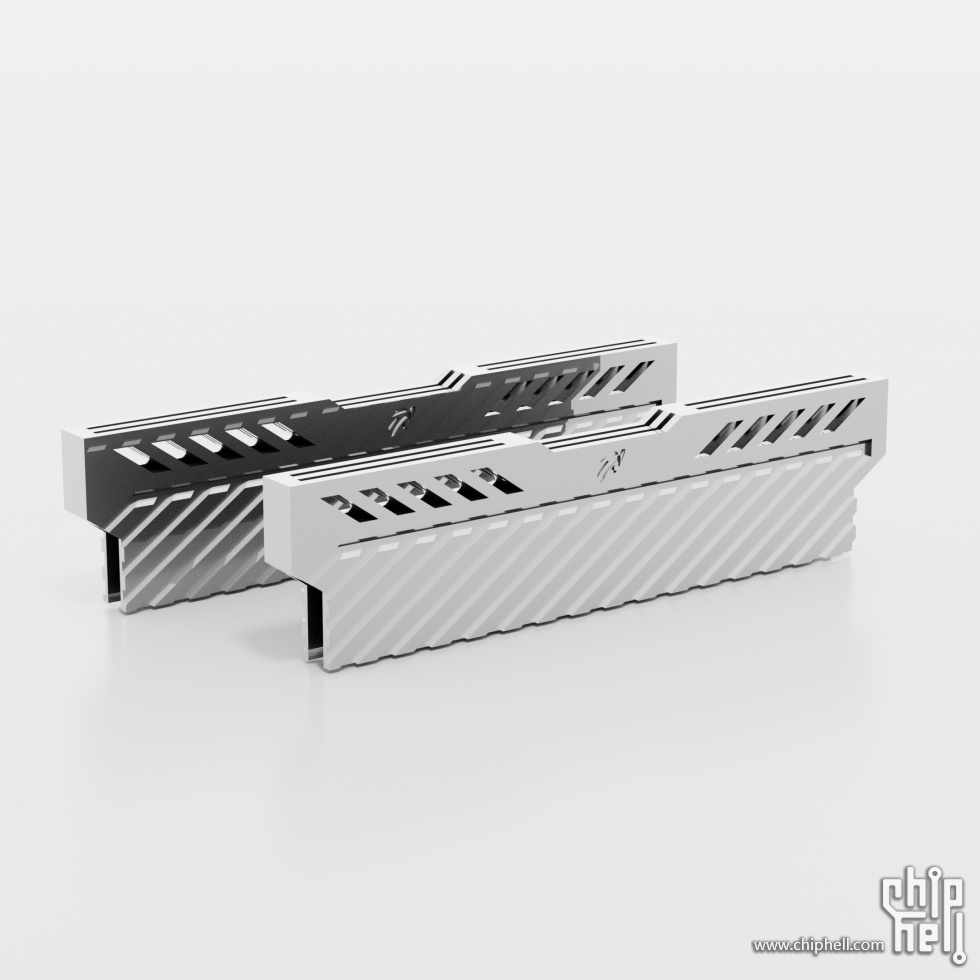

另一个就是全是锯齿，通风孔的散热马甲，是给需要超频的用户准备，届时也会同步上内存风扇支架，方便安装4010/5010风扇对马甲主动散热

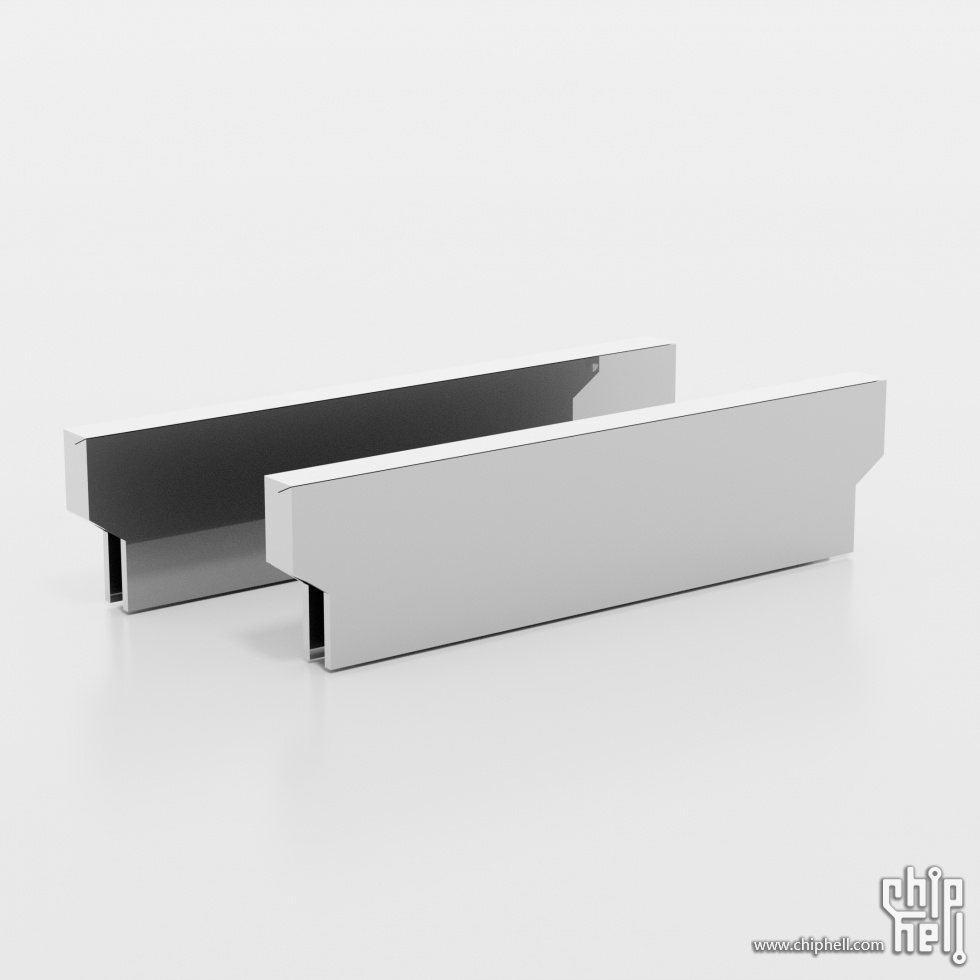

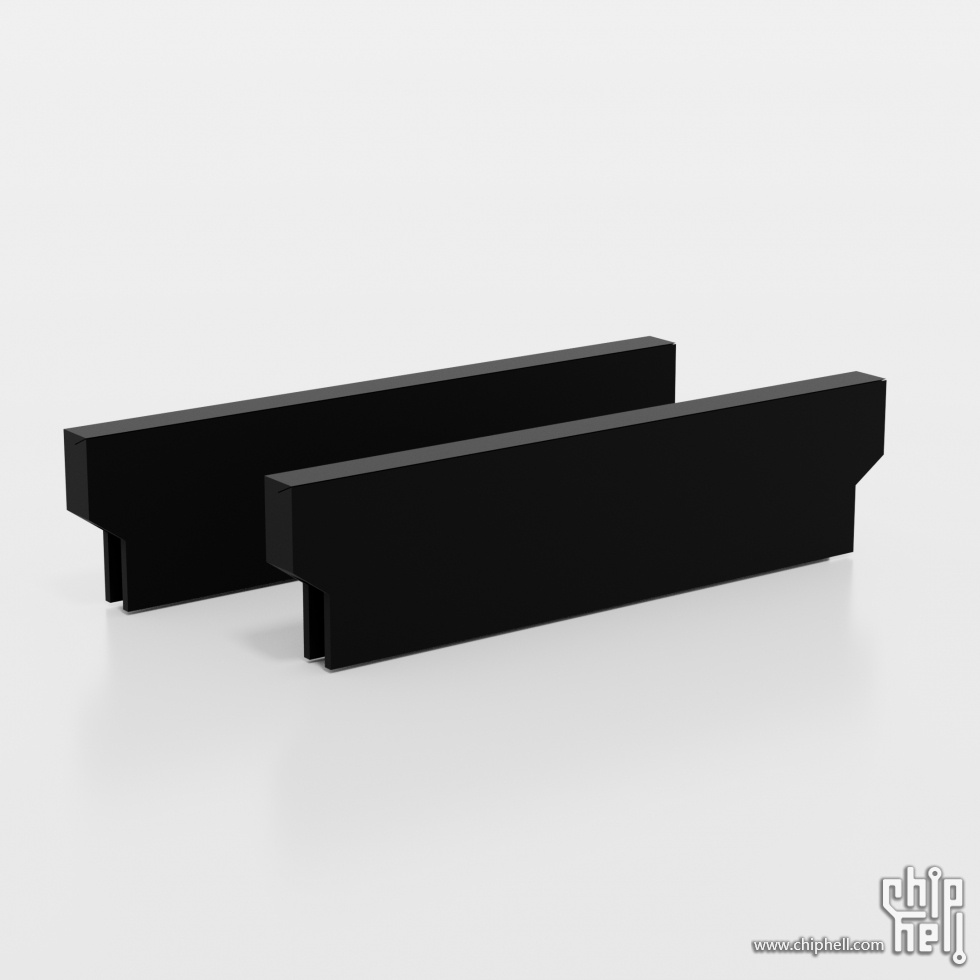

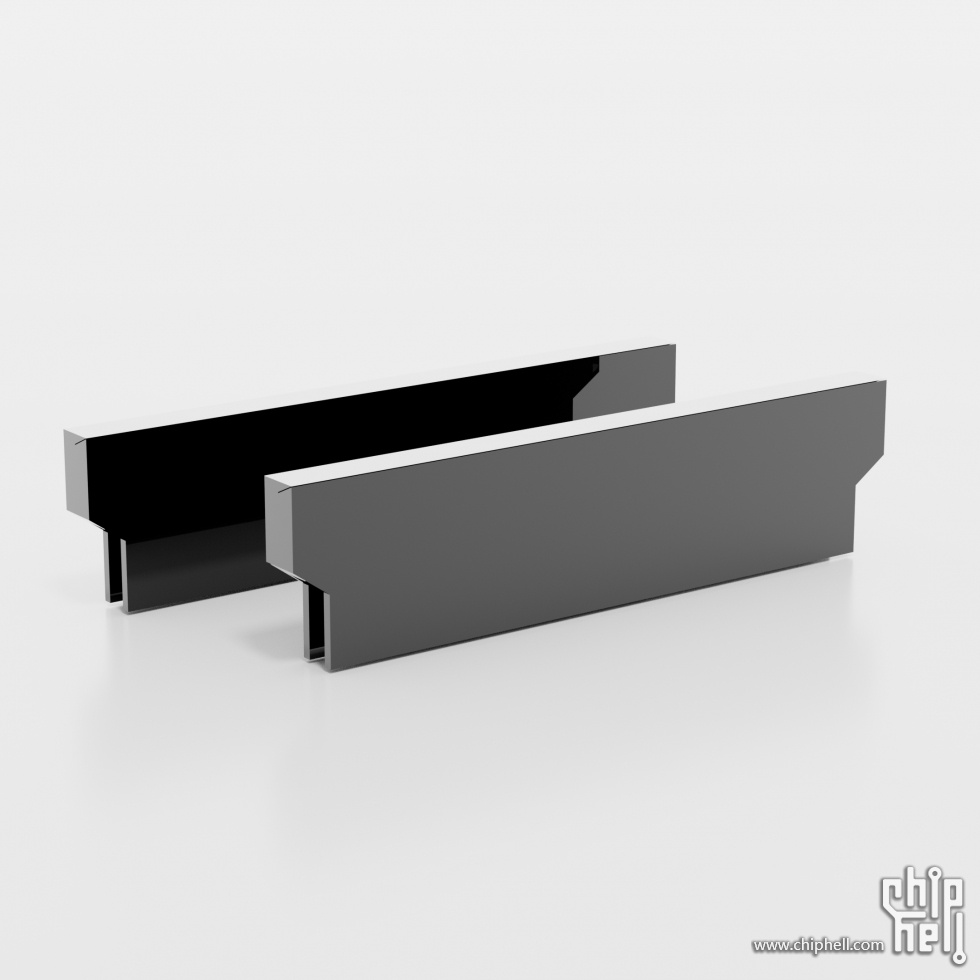

颜色预计有阳极黑，喷涂白，镀亮镍，镀黑镍
两款马甲厚度在两边各1.95mm，颗粒面采用1mm导热垫，无颗粒面采用2mm导热垫
在安装后整体高度设计在40mm，这是结合市面大部分双塔散热器挡内存后的内存兼容高度所设计出来的，如果后续散热性能有不够的，可以考虑增高到45-55mm，但只会等这种需求多的情况下
兼容性测试暂时只对三星和科赋的裸条进行了测试，其他和这两款基于公版方案设计的D5内存也应该是通用的，这部分用户如果想改也可以试试
D4用户如果对于现有马甲散热效果不满意想换，或者裸条用户想买个装饰，我不保证兼容性，只能说PCB高度从金手指底部到顶部在31mm以上的可以使用，需要的自己拆马甲量吧








上一篇：Vmware ESXi 还没更新版本支持大小核？
下一篇：把群晖扔到鱼缸柜里后温度爆表，要怎么散热，求解
最新回复 (89)
  • gb664245618天前
    引用2楼
    非马甲条很多么？
  • fcs1596318天前
    引用3楼
    一体式CNC镂空雕刻？这成本谁买得起啊
  • 楼主F-枫华18天前
    引用4楼
    fcs15963 发表于 2022-5-10 02:39
    一体式CNC镂空雕刻？这成本谁买得起啊
    这是左右拼接其实，镂空是有些，问了工厂，批量的话价格也不是那么无法接受
  • 楼主F-枫华18天前
    引用5楼
    gb6642456 发表于 2022-5-10 02:28
    非马甲条很多么？
    不多，但是有两条性价比非常突出，相较于现有品牌马甲条性能没区别，便宜很多，只是缺个马甲而已
  • iamyangyi18天前
    引用6楼
    建议设计点MATX机箱
  • Kuma318天前
    引用7楼
    想问一下大佬这个是用螺丝固定然后夹住内存么？还是说通过导热胶粘住？
  • Narsil18天前
    引用8楼
    铝还是紫铜，可以兼容内存冷头吗
  • real18天前
    引用9楼
    什么材质哦？
  • zzcghost18天前
    引用10楼
    是不是内存也要上水的前奏？
  • kingzfx18天前
    引用11楼
    这位老铁喜欢被背刺，赶紧来几个潜行者满足他
  • lovetree122518天前
    引用12楼
    支持个性化 现在装电脑更加追求个性独特了 性能早就过剩了
  • 楼主F-枫华18天前
    引用13楼
    Kuma3 发表于 2022-5-10 07:10
    想问一下大佬这个是用螺丝固定然后夹住内存么？还是说通过导热胶粘住？
    螺丝固定
  • 楼主F-枫华18天前
    引用14楼
    Narsil 发表于 2022-5-10 07:42
    铝还是紫铜，可以兼容内存冷头吗
    都会打样看看性能差距，最终看做什么材质
  • Rayhuang18天前
    引用15楼
    还是先打样测试温度再说，其实市面上的马甲已经足够了
  • lxsjlt18天前
    引用16楼
    能买马甲的都已经下车了，没买马甲的考虑成本，或其它。
    市面上马甲方案太多了，实惠的，炫彩的，高端的。这个东西。。。
  • 楼主F-枫华18天前
    引用17楼
    lxsjlt 发表于 2022-5-10 09:25
    能买马甲的都已经下车了，没买马甲的考虑成本，或其它。
    市面上马甲方案太多了，实惠的，炫彩的，高端的。 ...
    市面上马甲多，但缺少散热能力强的，都是花瓶
  • 楼主F-枫华18天前
    引用18楼
    Rayhuang 发表于 2022-5-10 09:22
    还是先打样测试温度再说，其实市面上的马甲已经足够了
    市面上大部分都是均热片，散热能力巨差，装饰罢了
  • sevastian18天前
    引用19楼
    我觉得弄个风扇支架就行了，没有风道的地方堆这么多散热没意义。
    小风扇对着中间的PMIC吹，专门降传感器温度。
  • 引用20楼
    现阶段D5确实需要加强散热····否则只能默频···XMP都没法稳定···
  • 引用21楼
    sevastian 发表于 2022-5-10 11:07
    我觉得弄个风扇支架就行了，没有风道的地方堆这么多散热没意义。
    小风扇对着中间的PMIC吹，专门降传感器温 ...
    哈哈··我目前就是···
  • ppf18天前
    引用22楼
    我去找找我这个内存还在不在，可以重新拿出来卖了
  • 老喵18天前
    引用23楼
    多多啊多多 发表于 2022-5-10 11:13
    哈哈··我目前就是···
    有这么夸张吗？我烧机70多度不报错，都能安稳的用着呢
  • 勇少18天前
    引用24楼
    马甲这一块iceman的铜马甲天下无敌，银白外观也是一绝
  • 老喵18天前
    引用25楼
    F-枫华 发表于 2022-5-10 09:30
    市面上大部分都是均热片，散热能力巨差，装饰罢了
    可我寻思你这个不也就是一铝坨吗？
    早就有过做马甲的想法了，所谓的这些都是噱头，就算马甲做个通风孔的也能怎么样呢，再说了4010/5010那种风量真的够么？
    还不如研究下控制内存的什么小参也一样能在高温环境下使用。
  • NJM206818天前
    引用26楼
    快进到利民光速推出联名版内存风扇支架
  • 后天18天前
    引用27楼
    我似乎看到了利民正在蠢蠢欲动
  • rmrr18天前
    引用28楼
    收不到扣具的智商税,又来收内存马甲智商税了?
  • 楼主F-枫华18天前
    引用29楼
    勇少 发表于 2022-5-10 11:20
    马甲这一块iceman的铜马甲天下无敌，银白外观也是一绝
    外观设计可以，但散热能力真的天下无敌么
  • ZhLe199118天前
    引用30楼
    有钱直接买自带马甲的没钱估计也舍不得买chc工艺的马甲除非价格控制在一对百元内不然我宁可加钱上马甲条
  • 楼主F-枫华18天前
    引用31楼
    老喵 发表于 2022-5-10 11:24
    可我寻思你这个不也就是一铝坨吗？
    早就有过做马甲的想法了，所谓的这些都是噱头，就算马甲做个通风孔的 ...
    你不如教内存颗粒厂如何在更低的电压下达成更高的频率，更低的时序，这样发热量也低，不要马甲也行
    一坨铝，加不加凹槽，散热能力是两个单位，加风扇是给内存马甲附近带动气流，不需要有多大的风，只要有流动就行
  • 秦南瓜18天前
    引用32楼
    ppf 发表于 2022-5-10 11:16
    我去找找我这个内存还在不在，可以重新拿出来卖了
    super cool
  • 楼主F-枫华18天前
    引用33楼
    rmrr 发表于 2022-5-10 11:51
    收不到扣具的智商税,又来收内存马甲智商税了?
    啊，对对对
  • 楼主F-枫华18天前
    引用34楼
    ZhLe1991 发表于 2022-5-10 11:54
    有钱直接买自带马甲的没钱估计也舍不得买chc工艺的马甲除非价格控制在一对百元内不然我宁可加钱上马 ...
    那就加钱吧，看看三星颗粒和海力士颗粒的马甲条多钱先
  • solder18天前
    引用35楼
    fcs15963 发表于 2022-5-10 02:39
    一体式CNC镂空雕刻？这成本谁买得起啊
    cnc你能套进去就算你狠
  • oolmfoo18天前
    引用36楼
    F-枫华 发表于 2022-5-10 11:51
    外观设计可以，但散热能力真的天下无敌么
    先看散热效果吧, 好的散热可不是那么容易的
  • fcys18天前
    引用37楼
    ZhLe1991 发表于 2022-5-10 11:54
    有钱直接买自带马甲的没钱估计也舍不得买chc工艺的马甲除非价格控制在一对百元内不然我宁可加钱上马 ...
    cnc加工这个不贵
  • 引用38楼
    如果只插2条的话，内存马甲不知道能不能搞个小风扇做成涡轮形式的散热
  • 楼主F-枫华18天前
    引用39楼
    老特拉福德 发表于 2022-5-10 12:20
    如果只插2条的话，内存马甲不知道能不能搞个小风扇做成涡轮形式的散热
    有风扇支架给他的，内嵌涡轮，马甲高度会非常高
  • 引用40楼
    F-枫华 发表于 2022-5-10 12:23
    有风扇支架给他的，内嵌涡轮，马甲高度会非常高
    建议你看看泡沫铜和泡沫铝，我上次国外某个论坛看到有个大佬拿泡沫铜改造A2000的散热，很好看
  • 引用41楼
    老特拉福德 发表于 2022-5-10 12:29
    建议你看看泡沫铜和泡沫铝，我上次国外某个论坛看到有个大佬拿泡沫铜改造A2000的散热，很好看 ...
    找到了，感觉适配到内存上会很好看！
  • lh435718天前
    引用42楼
    主要是你根本不能准确测量DDR5的颗粒温度是多少。
    因为显示的那个温度是SPD Hub的温度，甚至不是PMIC的。
  • ArmStronger18天前
    引用43楼
    老特拉福德 发表于 2022-5-10 12:39
    找到了，感觉适配到内存上会很好看！
    好看倒确实挺好看，可散热效果能好吗？
  • 引用44楼
    ArmStronger 发表于 2022-5-10 12:47
    好看倒确实挺好看，可散热效果能好吗？
    不知道，可以直接淘宝买2个条状的加上散热垫用橡皮筋绑一下试试
  • 古明地觉18天前
    引用45楼
    感觉差一个烤机温度测试装上前后的内存温度跑mt多少时间后差多少这样的。。
  • 楼主F-枫华18天前
    引用46楼
    古明地觉 发表于 2022-5-10 13:02
    感觉差一个烤机温度测试装上前后的内存温度跑mt多少时间后差多少这样的。。 ...
    样品到了会做的，放心
  • 楼主F-枫华18天前
    引用47楼
    lh4357 发表于 2022-5-10 12:45
    主要是你根本不能准确测量DDR5的颗粒温度是多少。
    因为显示的那个温度是SPD Hub的温度，甚至不是PMIC的。 ...
    内置传感器算是个参考，具体颗粒温度我有热成像，到时候对比测试拍就行，可惜手上没有贴片温感传感器，要不然贴内存颗粒上比
  • nekotheo17天前
    引用48楼
    光面的几个版本都不错，搭接方式蛮好
  • 勇少17天前
    引用49楼
    F-枫华 发表于 2022-5-10 11:51
    外观设计可以，但散热能力真的天下无敌么
    铜是真的强，吊打铝一百万条街
  • qjb200817天前
    引用50楼
    勇少 发表于 2022-5-10 11:20
    马甲这一块iceman的铜马甲天下无敌，银白外观也是一绝
    价格吓人。
  • ZhLe199117天前
    引用51楼
    F-枫华 发表于 2022-5-10 11:55
    那就加钱吧，看看三星颗粒和海力士颗粒的马甲条多钱先
    唔提个意见全包的顶部全平设计更好看带散热格栅顶部能不能不凹陷直接也做成平的
  • 引用52楼
    这个东西没有市场的...还不如做机箱回报率高.别花冤枉钱了
  • tim625217天前
    引用53楼
    sevastian 发表于 2022-5-10 11:07
    我觉得弄个风扇支架就行了，没有风道的地方堆这么多散热没意义。
    小风扇对着中间的PMIC吹，专门降传感器温 ...
    同感 被动散热就那么回事特别是很多机箱里 内存这里不但得不到散热 甚至会集热
  • Cheree17天前
    引用54楼
    ppf 发表于 2022-5-10 11:16
    我去找找我这个内存还在不在，可以重新拿出来卖了
    这散热夸张了，除了水冷，应该是内存散热天花板了吧。。。
  • IamAeon17天前
    引用55楼
    　　支持楼主，不过是否可以考虑过类似海盗船 DDR4 复仇者那样高度（33.5厘米）的内存条马甲？这样对风冷用户友好。
    　　
    　　楼主可以收集下意见。高马甲多出来的散热改善可能大于兼容性上的问题，矮马甲散热差点，但总比裸条好多了。
    　　
    　　关于表面处理工艺，纯黑阳极氧化或者纯黑金属拉丝，都是质感比较好的选择。
  • 楼主F-枫华17天前
    引用56楼
    IamAeon 发表于 2022-5-10 14:42
    　　
    　　支持楼主，不过是否可以考虑过类似海盗船 DDR4 复仇者那样高度（33.5厘米）的内存条马甲？这样对 ...
    我做过一堆散热器横评，谁家散热器内存兼容性怎么样我一清二楚，所以标准定在40mm高，这就是大部分散热器的兼容高度
  • 楼主F-枫华17天前
    引用57楼
    落在谁的指尖 发表于 2022-5-10 14:16
    这个东西没有市场的...还不如做机箱回报率高.别花冤枉钱了
    如果每个人都这么想，那小圈子的东西永远也不会有进步，即使你知道如何提升
  • yubeii17天前
    引用58楼
    枫华还是投资做机箱把
  • chh-carter17天前
    引用59楼
    简单的款式好，第二款过于形式主义，是否可以做一些精简，如果开槽并不能增加散热能力，建议还是不要搞复杂，增加成本还不好看。
  • 楼主F-枫华17天前
    引用60楼
    chh-carter 发表于 2022-5-10 16:06
    简单的款式好，第二款过于形式主义，是否可以做一些精简，如果开槽并不能增加散热能力，建议还是不要搞复杂 ...
    开槽就是增加散热能力的，你那假设就没法成立
  • 后天17天前
    引用61楼
    F-枫华 发表于 2022-5-10 16:07
    开槽就是增加散热能力的，你那假设就没法成立
    可以简单粗暴做一个对比么比如就裸条、纯粹绑2片紫铜片和你的产品，差距多少
  • dukeyli17天前
    引用62楼
    直接买带马甲的条子不好吗？非要自己整。
  • 楼主F-枫华17天前
    引用63楼
    后天 发表于 2022-5-10 16:30
    可以简单粗暴做一个对比么比如就裸条、纯粹绑2片紫铜片和你的产品，差距多少 ...
    会做裸条，光面版，开槽版的温度对比测试，纯绑两片紫铜片参考光面数据
  • 楼主F-枫华17天前
    引用64楼
    dukeyli 发表于 2022-5-10 16:40
    直接买带马甲的条子不好吗？非要自己整。
    麻烦查一下三星和海力士颗粒的内存裸条和马甲条的差价，然后再来说，而且我设计的马甲没啥意外是要比绝大多数原厂马甲的散热性能更好的，对于有马甲的用户不满足于现状的也可以换上试试
  • 引用65楼
    老喵 发表于 2022-5-10 11:19
    有这么夸张吗？我烧机70多度不报错，都能安稳的用着呢
    烧机70多度是内存温度还是什么温度？其他牌子的我不清楚，反正我的芝奇幻锋戟DDR5 5600 c36 没加风扇前只能跑默频4800·····5200都不稳，现在加了风扇5600稳得一批···超到6000都可以日常使用。
  • BFG9K17天前
    引用66楼
    KST的6000 16G*2带马甲的海力士条子都杀到1500内了，你这出得生不逢时啊。
    追求性价比买裸条的用户大概率是不会额外加马甲的，买裸条D5加马甲的那些用户是首发D5那阵用华硕三星条超频的高端用户多。
    然而现在D5的高端选择全都是自带马甲的，你这个马甲出来也没什么目标用户了。
  • arbicool17天前
    引用67楼
    BFG9K 发表于 2022-5-10 17:40
    KST的6000 16G*2带马甲的海力士条子都杀到1500内了，你这出得生不逢时啊。
    追求性价比买裸条的用户大概率是 ...
    同意！
    很多XMP5600/6000的高湍條子散熱根本不是問題！
    首發D5那波到底多少人願意買這東西還是個大問題，而且本來就已經很爛的外設市場實在沒必要進來攪和
  • 引用68楼
    日常用用基本不会想着去换马甲加马甲，极限一点的玩家也不太会依赖马甲来搞散热，你这玩意做出来是想给谁用呢
  • panzerlied17天前
    引用69楼
    BFG9K 发表于 2022-5-10 17:40
    KST的6000 16G*2带马甲的海力士条子都杀到1500内了，你这出得生不逢时啊。
    追求性价比买裸条的用户大概率是 ...
    DDR5降得好凶啊
    好一点的16gx2的DDR4套装也要一千多一点
  • BFG9K17天前
    引用70楼
    panzerlied 发表于 2022-5-10 17:50
    DDR5降得好凶啊
    好一点的16gx2的DDR4套装也要一千多一点
    D5的问题是只有12代新装机用户会考虑，已经买了D4板子的12代用户也不会为了上D5再大费周章换个板子，所以D5的用户群只有一点点......
  • 老喵17天前
    引用71楼
    多多啊多多 发表于 2022-5-10 17:32
    烧机70多度是内存温度还是什么温度？其他牌子的我不清楚，反正我的芝奇幻锋戟DDR5 5600 c36 没加风扇前只 ...
    你用的型号我在我的工作站上也有用。
    没加风扇，因为很丑。
  • 楼主F-枫华17天前
    引用72楼
    BFG9K 发表于 2022-5-10 17:40
    KST的6000 16G*2带马甲的海力士条子都杀到1500内了，你这出得生不逢时啊。
    追求性价比买裸条的用户大概率是 ...
    金士顿？哪有这个价格，6000版是海力士颗粒么，fury那个马甲只是薄铝片，散热能力有限的
  • BFG9K17天前
    引用73楼
    F-枫华 发表于 2022-5-10 17:57
    金士顿？哪有这个价格，6000版是海力士颗粒么，fury那个马甲只是薄铝片，散热能力有限的 ...
    KST FURY 6000全是海力士，我都买三四套了，渠道不带票1500带票1850
    另外FURY这铝片散热难道还不够压D5的？KST自己都过测了还需要玩家担心？
  • 楼主F-枫华17天前
    引用74楼
    BFG9K 发表于 2022-5-10 18:02
    KST FURY 6000全是海力士，我都买三四套了，渠道不带票1500带票1850
    另外FURY这铝片散热难道还不够压D5的 ...
    厂家测试都是以xmp为准，但我这马甲不是给xmp用户用的啊问题是，设计的解热能力就不是一级的，更低的温度，方便冲击更高频率这没问题吧，我也设计了主动风扇支架，方便日用，想咋改就咋改呗，有人会嫌弃散热性能盈余么？
  • kingzfx17天前
    引用75楼
    老特拉福德 发表于 2022-5-10 12:39
    找到了，感觉适配到内存上会很好看！
    这什么鬼设计？ 传热学挂科了没有
  • halloketty17天前
    引用76楼
    这注定卖不出去啊，又没谁来搞个“高温烤弯DDR5内存”贩卖焦虑。
  • rukky17天前
    引用77楼
    ppf 发表于 2022-5-10 11:16
    我去找找我这个内存还在不在，可以重新拿出来卖了
    nb ，我还有一套青龙偃月刀马甲
  • BFG9K17天前
    引用78楼
    F-枫华 发表于 2022-5-10 18:29
    厂家测试都是以xmp为准，但我这马甲不是给xmp用户用的啊问题是，设计的解热能力就不是一级的，更低的温度 ...
    我没看错吧？你在谈内存解热？
    你要搞清楚一点，内存马甲只是一个添头，并不是什么刚需，更不会上升到还要实打实比拼内存马甲散热能力的份上。
    高端用户用原厂马甲就够了，哪怕是冲记录的极限玩家也不会把原厂马甲拆了去换其他马甲的。
  • 星星17天前
    引用79楼
    F-枫华 发表于 2022-5-10 09:14
    螺丝固定
    螺丝固定的就好，市面上的都是导热率极低的导热胶粘接，换成螺丝固定的话可以换高导热率的导热垫。
  • 楼主F-枫华17天前
    引用80楼
    BFG9K 发表于 2022-5-10 19:50
    我没看错吧？你在谈内存解热？
    你要搞清楚一点，内存马甲只是一个添头，并不是什么刚需，更不会上升到还 ...
    散热马甲不谈解热谈啥，内存冲榜用的是液氮马甲啊，谁用原装马甲冲榜的，都是控温保性能
    我又不是为了做个遮羞布给裸PCB的内存用，这玩意对你是添头，但我是真用来给IC、颗粒散热的
  • 楼主F-枫华17天前
    引用81楼
    星星 发表于 2022-5-10 19:59
    螺丝固定的就好，市面上的都是导热率极低的导热胶粘接，换成螺丝固定的话可以换高导热率的导热垫。 ...
    是的，就是因为导热胶的性能太弱，所以我选择螺丝锁紧，导热垫用户自己选择自己能承受的型号换上就行
  • sam_no9017天前
    引用82楼
    不是太好看
  • 楼主F-枫华17天前
    引用83楼
    sam_no90 发表于 2022-5-10 20:16
    不是太好看
    嗯，为了散热锯齿多了点，如果有什么外观建议，在不损失散热效能的情况下可以采纳的
  • Murphy017天前
    引用84楼
    看着跟xtia家的有点像
  • BFG9K17天前
    引用85楼
    F-枫华 发表于 2022-5-10 20:08
    散热马甲不谈解热谈啥，内存冲榜用的是液氮马甲啊，谁用原装马甲冲榜的，都是控温保性能
    我又不是为了做 ...
    你都知道冲记录是用液氮马甲了，和你这个东西也没关系。
    我说的是正常玩内存的极限玩家也不会存在你想象中拆原厂马甲换你这种cnc马甲的人的，根本不存在这种需求。
  • 楼主F-枫华17天前
    引用86楼
    Murphy0 发表于 2022-5-10 20:28
    看着跟xtia家的有点像
    不是一个固定结构，马甲这东西纯光面都长差不多
  • 楼主F-枫华17天前
    引用87楼
    BFG9K 发表于 2022-5-10 20:35
    你都知道冲记录是用液氮马甲了，和你这个东西也没关系。
    我说的是正常玩内存的极限玩家也不会存在你想象 ...
    这个马甲制作的初衷就只是给三星和科赋哪两个裸条用的，其他人想换不想换都无所谓，只是顺带着通公版pcb方案的内存也能换罢了，这只是他其中一个用途，可能性在小也不是没有，是有厂商的原厂马甲效能太差导致超频就是差一点，对于有强迫症的用户就是不满意
  • dhjggang1717天前
    引用88楼
    就想恰多一波韭菜，呵呵，但是方向错了
  • ksjssj17天前
    引用89楼
    哎。。。我家还有一台机器插着4条FBD内存，当时25一条买的，好像也没这么夸张的马甲，不过有风扇对着吹。。。
  • 引用90楼
    F-枫华 发表于 2022-5-10 20:40
    这个马甲制作的初衷就只是给三星和科赋哪两个裸条用的，其他人想换不想换都无所谓，只是顺带着通公版pcb ...
    你的意思是，这东西做出来就是给刚好在用三星/科赋内存，刚好死扣内存超频那点收益，刚好超不上去，而且超不上去不是因为频率、时序和小参设置不对，不是因为颗粒体质不好，也不是因为主板布局不好，刚好是因为内存温度差了那么一点点的人用的？
