Z690主板汇总攻略之微星篇

sugarbear18天前0

Z690主板是最先发布的,因为Alder Lake 12代酷睿处理器支持DDR5、PCIe 5.0,新的主板芯片组变化也是比较大的!

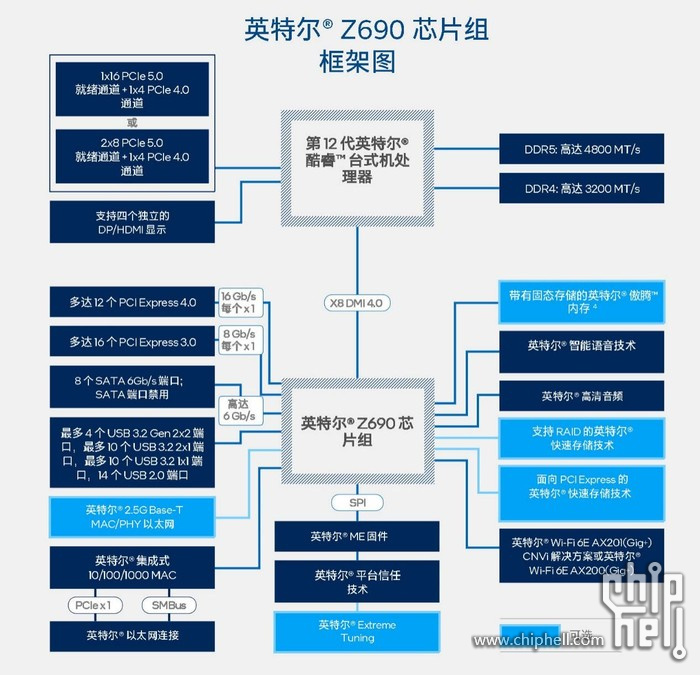

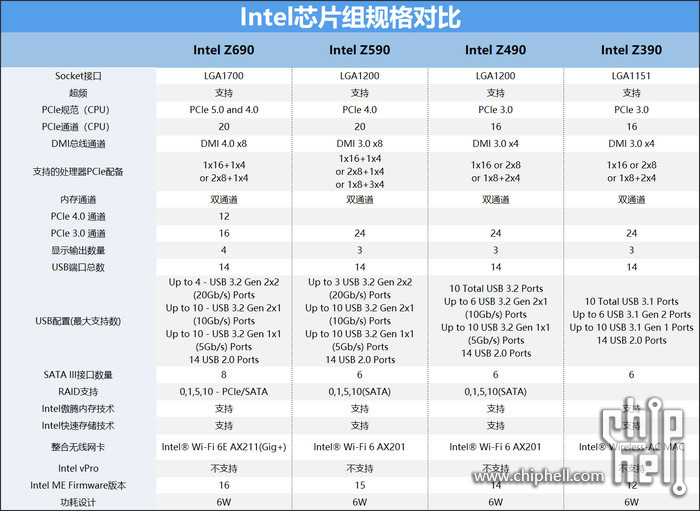

Z690 PCH最多可提供12条PCI-E 4.0与16条PCI-E 3.0,再加上12代酷睿具有的16代PCI-E 5.0,这样一共48条PCI-E通道。11代酷睿+Z590为20条PCI-E 4.0+24条PCI-E 3.0,共44条PCI-E通道,虽然只有多了4条,但多了PCI-E 5.0,更具战未来的能力。
芯片组和处理器之间的连接,也升级为x8 DMI 4.0,带宽相当于PCI-E 4.0 x8,与11代酷睿的x8 DMI 3.0相比带宽翻了一倍,是10代酷睿的4倍,CPU与PCH相连的通道是主流桌面平台上最宽的。
其他的变化还有更多的USB 3.2 Gen2*2接口数量,SATA口数量,以及WiFi 6E标准的无线网卡。
由于现在市场的绝对主流还是DDR4内存,所有很多Z690主板还是具有DDR5、DDR4两个版本。

这次梳理各家主板的情况来得比较晚,因为疫情原因导致供货没有之前那么充足,小熊摸到实物的时间点也比较晚。
这一篇首先梳理下微星家的Z690主板,但没有之前Z590主板那么充足的资料,信息相对不足,导致出错的机率也会比较大,请大家谅解,也欢迎指正。
微星主板现还是四大系列,分别为MEG、MPG、MAG、Pro。
MEG

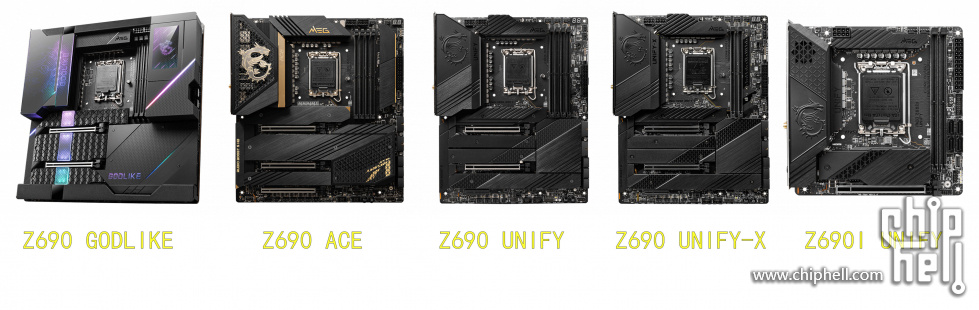

▼MEG系列是顶级产品,供电和用料都相当的奢华,一共有5款产品。

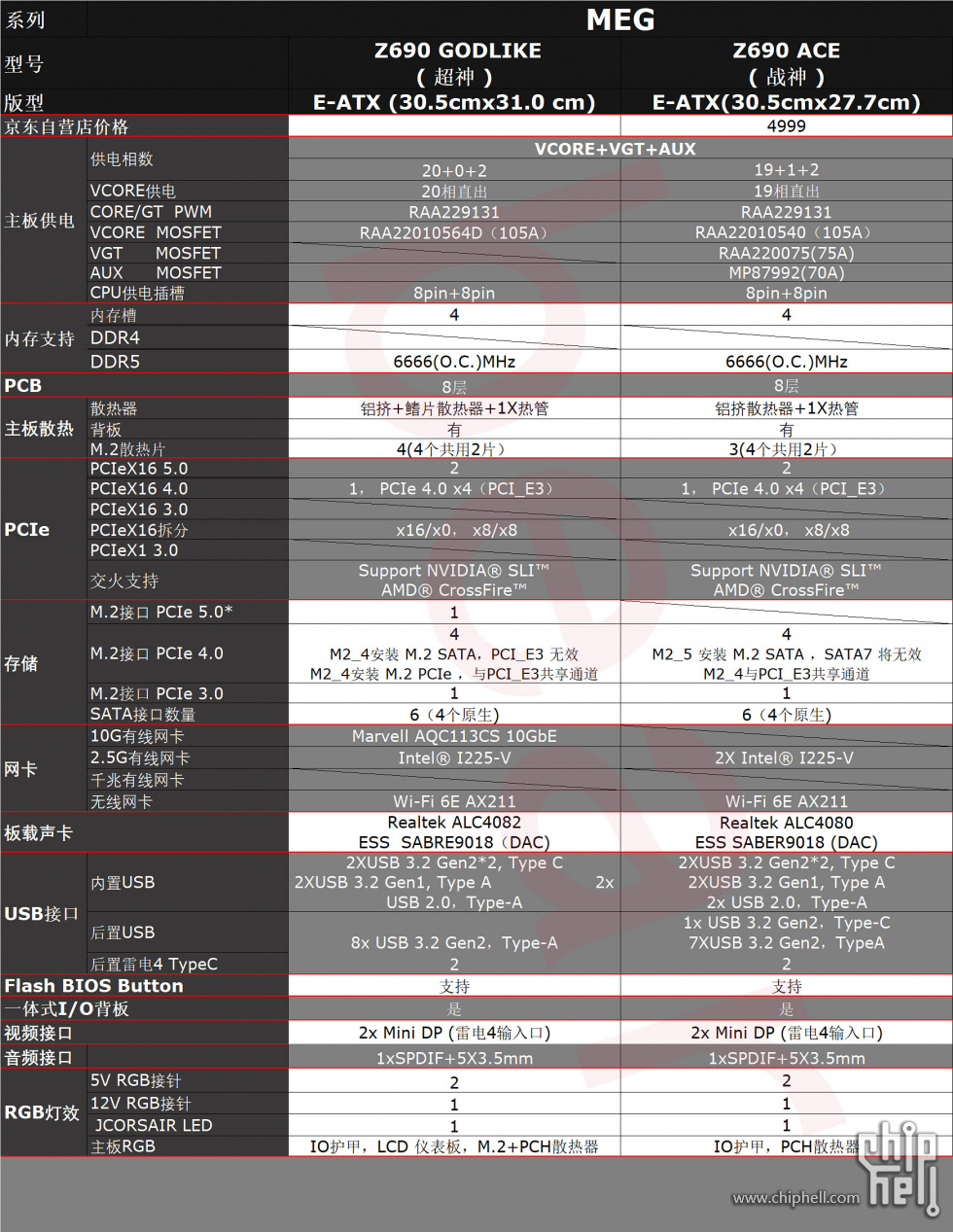

▼作为顶级的5款产品,全都是DDR5版本(豪自然是看不上DDR4)。此外直出供电、8层或更多层的PCB、可拆分的PCIeX16(ITX就没法拆分了)、更多的M.2接口、雷电4接口(3款有)、背板是它们的共性。

Z690 GODLIKE ( 超神 )GODLIKE还是王者中的王者,20相直出供电虽然还是和上代一样,但Dr.Mod最大承载电流能力从90A提高到了105A,3.5英寸的触摸屏也是相当的亮骚,雷电等高端接口自然也不会少。另外也是微星Z690主板中唯一配备PCIe 5.0 M.2接口和10G线网卡的,不过目前PCIe 5.0的M.2均需要向显卡插槽借用x8才能实现,不算完美(貌似现在也没有在售的PCIe 5.0 SSD产品)。当然价格也是相当牛气,虽然有送水冷和内存,但过万的价格必定不是一般人能承受的。
Z690 ACE ( 战神 )GODLIKE买不起,那价格不到其一半的ACE咋样(反正小熊还是买不起)?相比GODLIKE,供电少了1相,没有PCIe 5.0 M.2接口、10G线网卡和触摸屏,其它方面基本和GODLIKE一样。

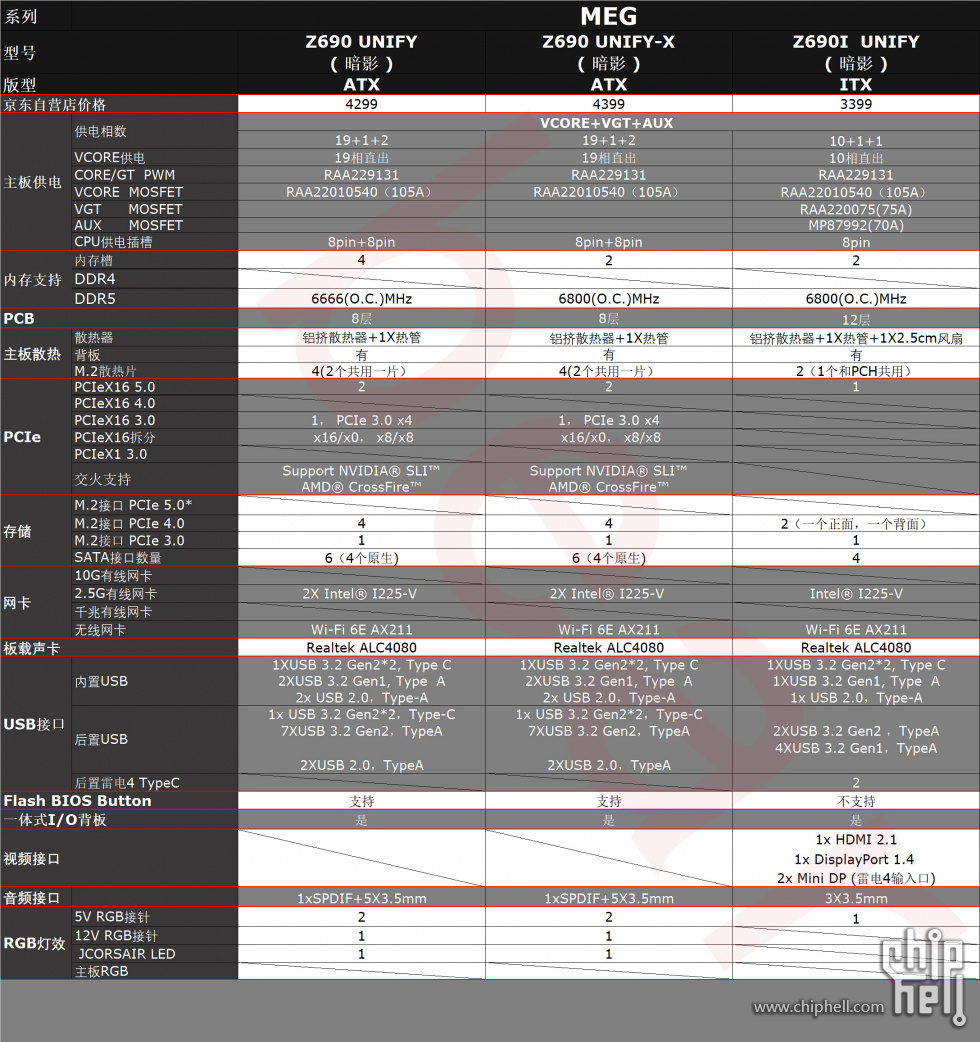

▼UNIFY( 暗影 )主板一共有3款,包括了一款ITX主板。

Z690 UNIFY和UNIFY-XUNIFY-X相比UNIFY只有2条内存槽,但对内存超频有一定的优化,其它方面两款主板完全一致。另外这两款主板也没有配备雷电接口。
Z690I UNIFY这款ITX主板,采用了12层PCB,是微星所有Z690最高的。配备了雷电的接口,M.2接口也是有3个,增强了ITX主板的存储能力。

MPG
▼MPG算是次旗舰系列,也是高端产品,但价格上总算能买得起了。

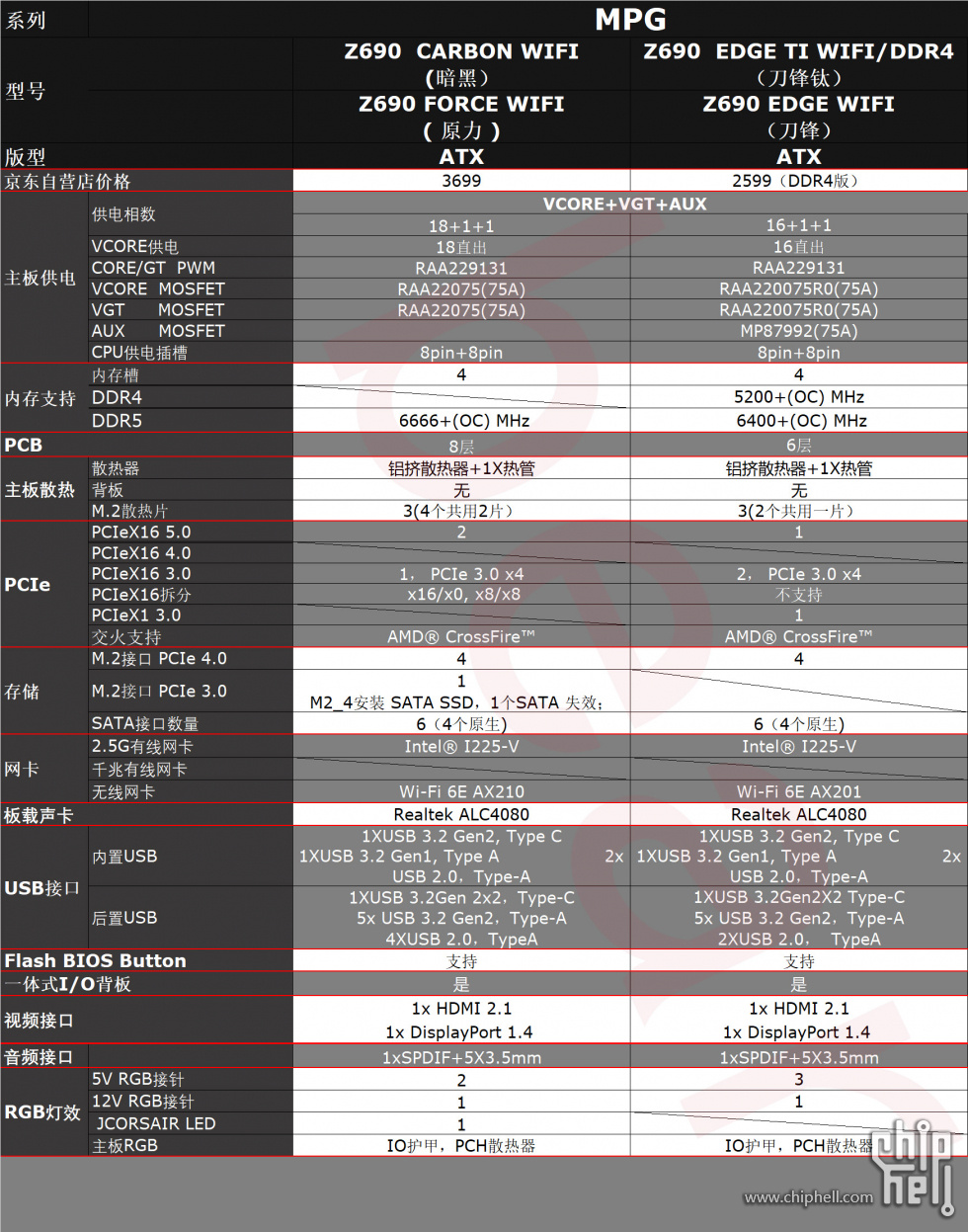

▼上代的MPG还是并联的供电方式,但这代MPG Z690全部都是直出供电了,当然供电相数比MEG略有减少,DrMos也只能达到75A的电流,从这个系列开始,全都没有配备雷电4接口。▼另外MEG和MPG(部分型号)在RGB接口中还有个JCORSAIR LED接口,这是海盗船的RGB专用接口。

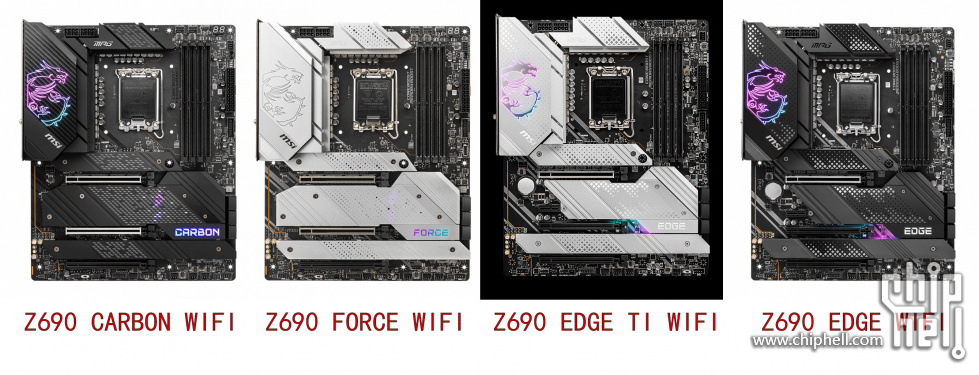

Z690 CARBON WIFI (暗黑)和FORCE WIFI ( 原力 )CARBON和FORCE只是换皮而已,其它方面完全一样。 CARBON和FORCE还是支持通道拆分,并保留了5个M.2接口。
Z690 EDGE TI WIFI/DDR4 (刀锋钛)和 EDGE WIFI (刀锋)EDGE TI 和EDGE也是换皮,不过EDGE TI 有DDR4和DDR5那个版本,相比CARBON和FORCE,供电少了2相;M.2口接口少了一个PCIe 3.0的,但价格也低了1k多,相对来说更有性价比。

MAG

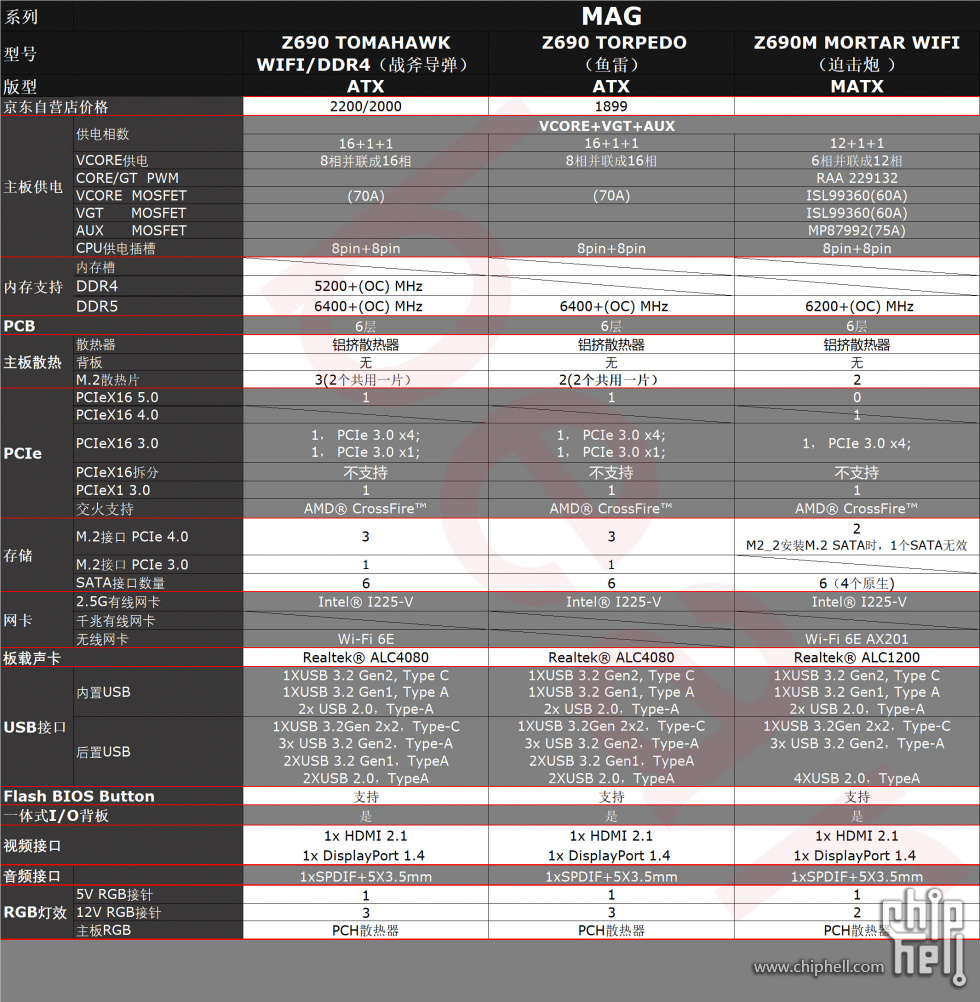

▼MAG定位中端,因为TOMAHAWK 有DDR4和DDR5两个版本,所以一共有4款。

▼MAG降低为并联的方式(Duet Rail,貌似是强化版的并联供电 ),但相比上代Z590,供电相数和DrMos都有一定的加强。除此之外,M,2接口相比MPG也有所减少。

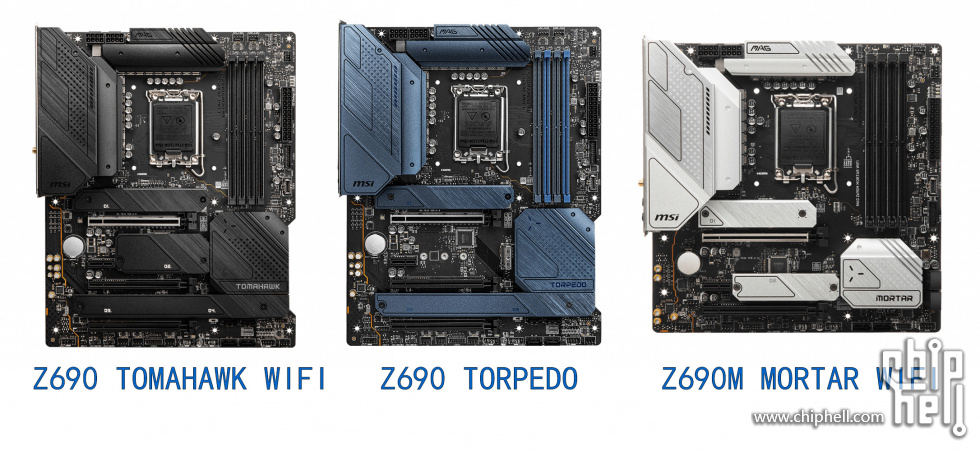

Z690 TOMAHAWK WIFI/DDR4(战斧导弹)貌似是微星的热门型号才会有DDR4和DDR5两个版本,TOMAHAWK 一直是各项参数都很均衡的主板。
Z690 TORPEDO (鱼雷)TORPEDO相比TOMAHAWK 散热片少了一个,没有无线网卡,另外鱼雷散热片和内存槽的颜色变成了海军蓝,其它方面应该都是一样的。
Z690M MORTAR WIFI (迫击炮 )另外在官网上还有一款MATX的Z690M MORTAR WIFI 主板,但JD和TB都没有卖,不知道渠道有木有货。官网上说明书和B660M MORTAR共用一本,参数也就一样了。但感觉有些地方还是不对的,这款MATX主板的PCIe和M.2接口都不算多,应该是能保证Z690有6个原生SATA接口,但说明书还是只有写4个原生。

Pro
▼PRO系列主板是入门产品。

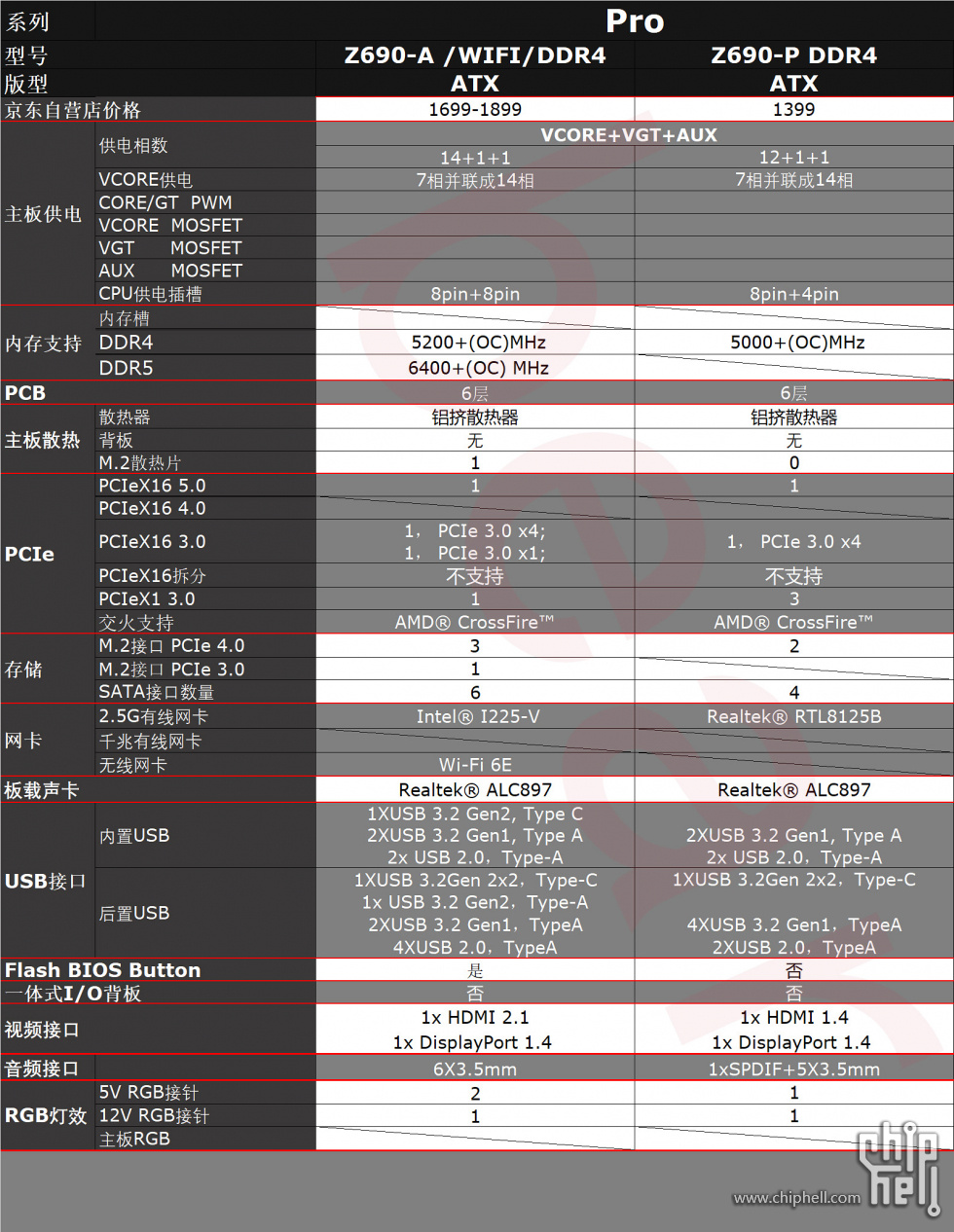

▼相比MAG系列,供电相数又少了一些,DrMos的参数则没有查到。

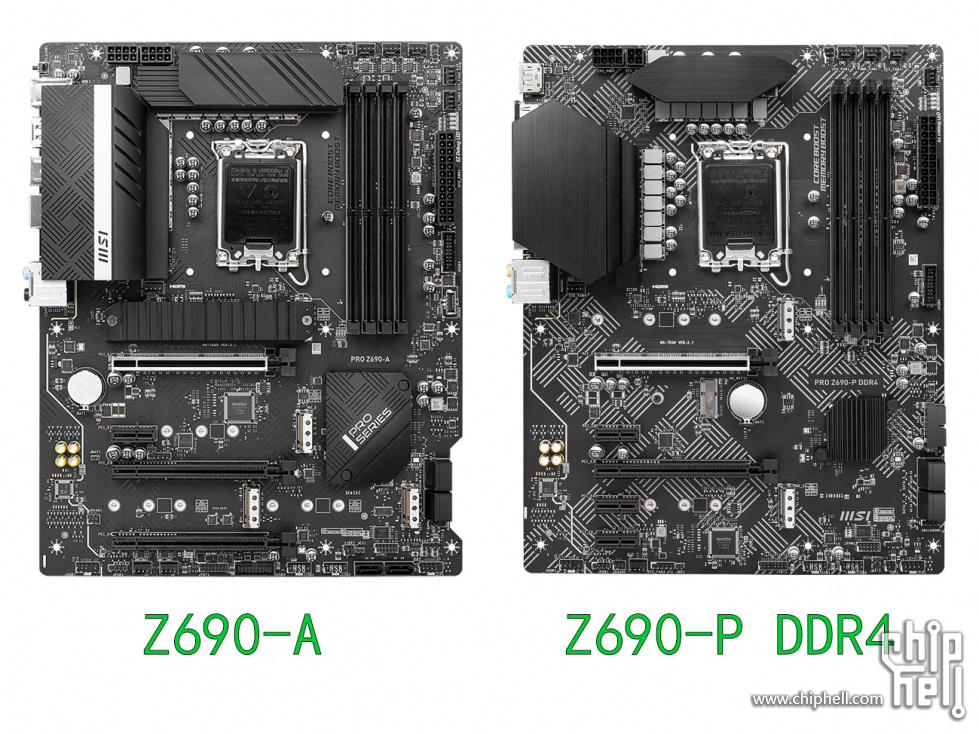

Z690-A /WIFI/DDR4Z690-A有分DDR4/DDR5,有无WIFi网卡,这样就有了4个版本了,是所以主板中分身最多。
Z690-P DDR4Z690-P 只有DDR4版本,供电、M.2接口数量等方面都是弱于Z690-A ,优点就是最便宜,Z690的钙中钙价格确实也是非常诱人的。
这代Z690主板相比Z590,技能点是多了PCIe 5.0,但现在的实用性还不高,其它看得见的账面提升:供电方面全面升级;M.2接口数量增多;全部配备了2.5G有线网卡(千兆网卡绝迹)和USB 3.2Gen 2x2接口,如果有兴趣全面对比Z590主板,可以看看我以前的微星Z590主板汇总文章:
Z590主板汇总攻略之微星篇

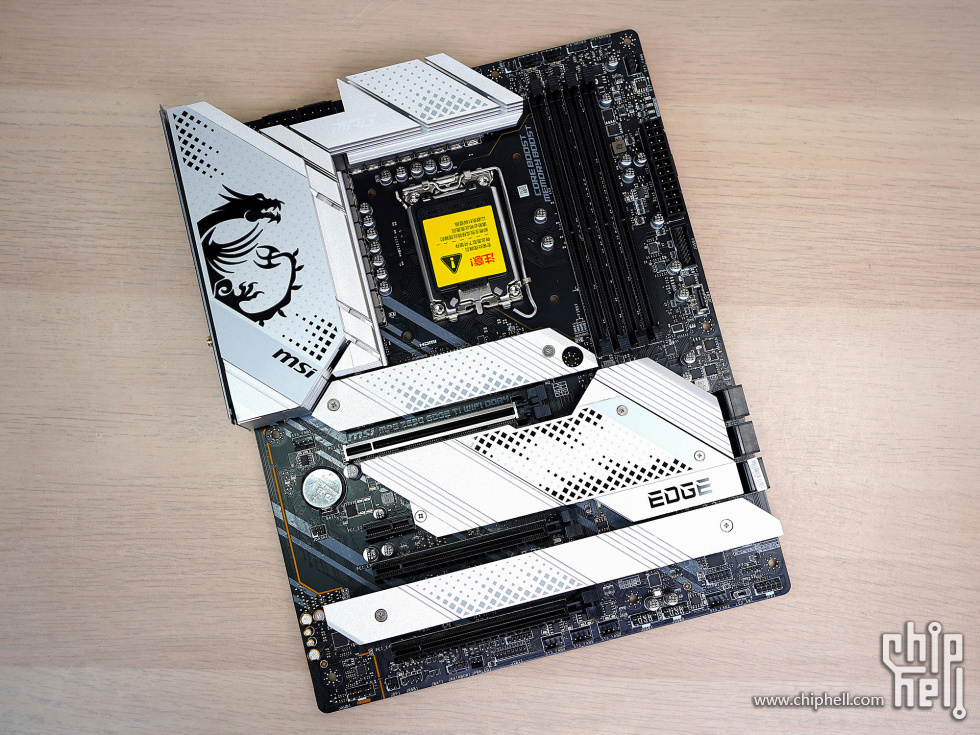

这次到手的Z690主板是MPG Z690 EDGE TI WIFI DDR4,从上面的汇总表可以看出这款主板是所有微星Z690 DDR4主板中等级最高的了,不说废话了,准备装机!
