Intel Z590主板 PCIe Lanes(HSIO) 划分设计 MSI汇总篇-主板

NNBF=AAA 22天前 24

首先感谢某Youtuber提供参考资料
估计在意南桥划分的用家都是买的Z590的, B560就随便了==================================================
补充一下,大家可能不熟主板南桥。比如500系列芯片组通道走线图是这样的。

主板设计的 根据对应的芯片组的走线设计规范,规定哪些口出哪些走线
无论是MSI, GIGABYTE,ASUS ASROCK, 所有主板厂商,南桥设计都是根据走线定义来排的。
至于这些线最后定义成什么接口,则是看厂商的操作。
500系列中 Z590 B560定义是不一样的。下图中我已经抽取出Z590的定义表。
==============================================
首先第一块主板
MSI MEG-Z590-ACE

官网的Block diagram是不全的,其中4个Gen1头 是通过一颗ASM1074分出来的
ASM1074的位置在IO面板 最顶上4个TYPE A头的正右面 拆开散热器就可以看见了
在IO口和VRM的ISL 69269芯片中间(MSI MAG B560 Tomahawk WIFI也是加了个USB hub怼出来的,没在Block Diagram上写出来)
然后说下M.2 NVME/SATA/PCIE的设计
MSI和ASUS的命名规则都是SATA lanes 编号+1
SATA1对应SATA0 lane,SATA2对应SATA1 lane,以此类推SATA123456Gigabyte和Asrock一般都是跟着通道来SATA012345
在Z590芯片组上 SATA0通道 可以从SATA0A(11)  或0B(13) 上出, SATA1通道 可以从SATA1A(12) 1B(14)上选一个出
这一代的PCIE RST控制器在RP9/RP17/RP21上
假设M.2接口在 [email protected]的时候   那一般来说当占用SATA的时候 ,会占用12通道(SATA1A) 所以SATA1B会被禁用(SATA2口 MSI要+1)
假设M.2接口在 [email protected]的时候   那一般来说当占用SATA的时候 ,会占用17通道(SATA4 lanes) 所以SATA4.5会被禁用(SATA5/6口 MSI要+1)
假设M.2接口在 [email protected]的时候   那么不能从内部拉出SATA通道 只能通过从外面switch接入 通常这条M.2是不支持SATA的
如果Z590 ACE摆以下就是这样

其他板子就随便放了
MPG Z590 GAMING CARBON WIFI

MPG-Z590-GAMING-EDGE-WIFI

MAG-Z590-TOMAHAWK-WIFI

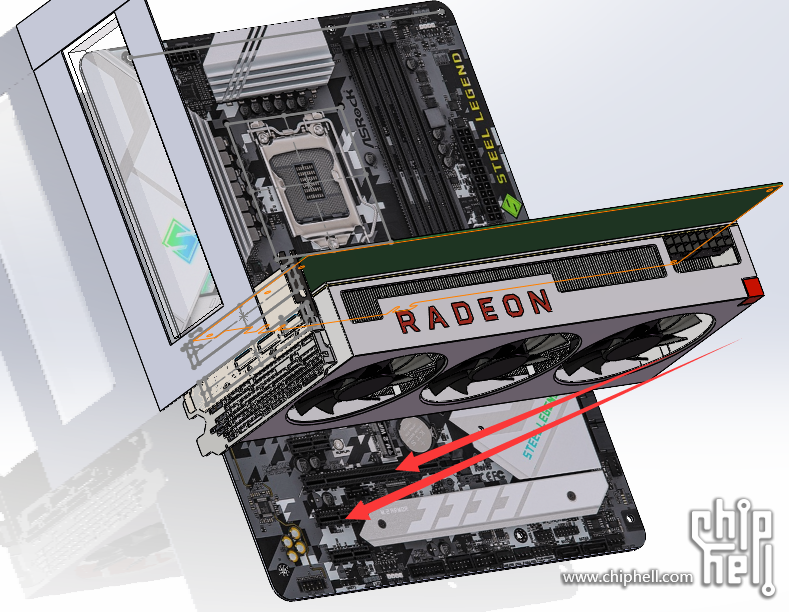

然后这代因为多了4条PCIE 所以各大厂商都布了多很多插头,大家买的时候注意下结构上干扰不,比如Z590 steel legend 如果都上2槽的卡 是会挡住一条X1的

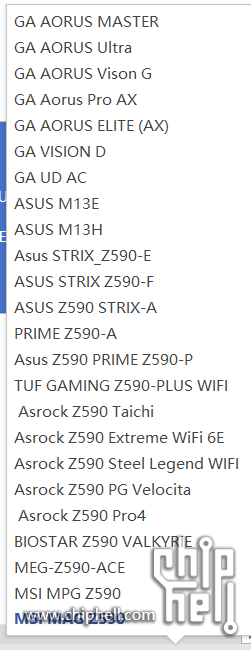

其他板子也是画了的,但是头疼没法检查 先这样吧
如果图表有错误麻烦指正一下...感冒了Visio画得有点花
前几天看到 @FionaKureii的汇总整理不错,如果不关心到底具体排线的话看他的帖子就好了
最新回复 (3)
  • FionaKureii 22天前
    引用 2
    过来露个面
    楼主的内容硬核多了……
  • runxiangyinqi 21天前
    引用 3
    牛逼,radeon vii当示意图
  • bgoct 21天前
    引用 4
    MSI主板有用吗?我买的暗黑590目前31号了bios还是2月初的!连10600K都支持不好!CPU电压根本调不下来!
