一、前言

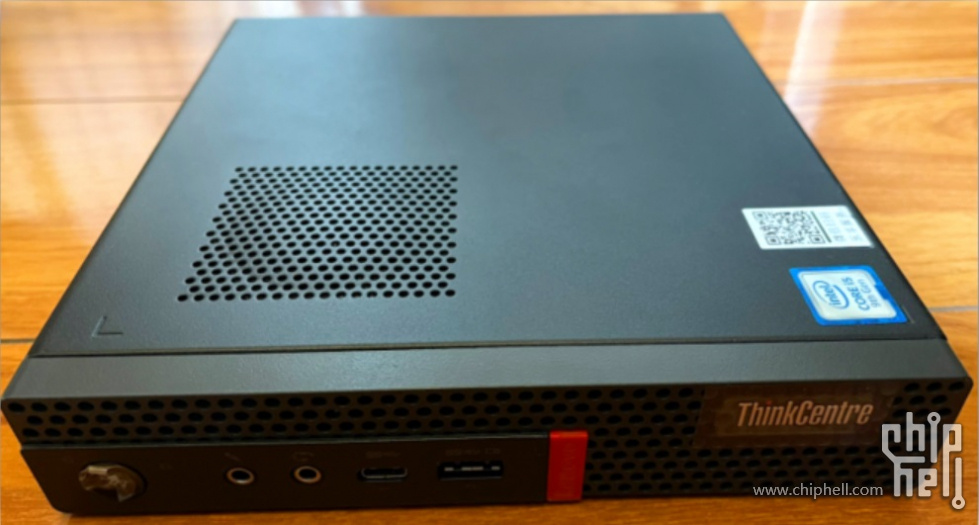

回顾第一台软路由,当时学着各位大佬的分享,搭配起了M920X,由于决定要使用ESXI安装多系统,
于是配置了i5 9500T,两张16G内存,以及四万兆网卡X710 DA4。不过联想只有电口挡板,没有光口挡板,
不太好固定,于是就用网卡自带的挡板强制卡进去了,不过还挺稳定,虽然外观有点不友好,不过在屁股后面也不怎么看得到!


日常使用还是够用,不过后来加入ubuntu跑PT以后,种子高速下载,CPU经常爆满100%,看来是时候看看其他机器了!
看了很多款机器,联想P340以及石英峡谷等,普通主板ESXI看不到温度,觉得还是想要个IPMI省心点,于是乎瞄准了超微。
在众多机器里面看中了E302-9D、E300-9D、5019D。E302-9D只有4核心,多虚拟机可能有点羸弱,E300-9D机架接口面板不能前置,
最终决定上5019D的12核心版本,于是有了今天的主角。

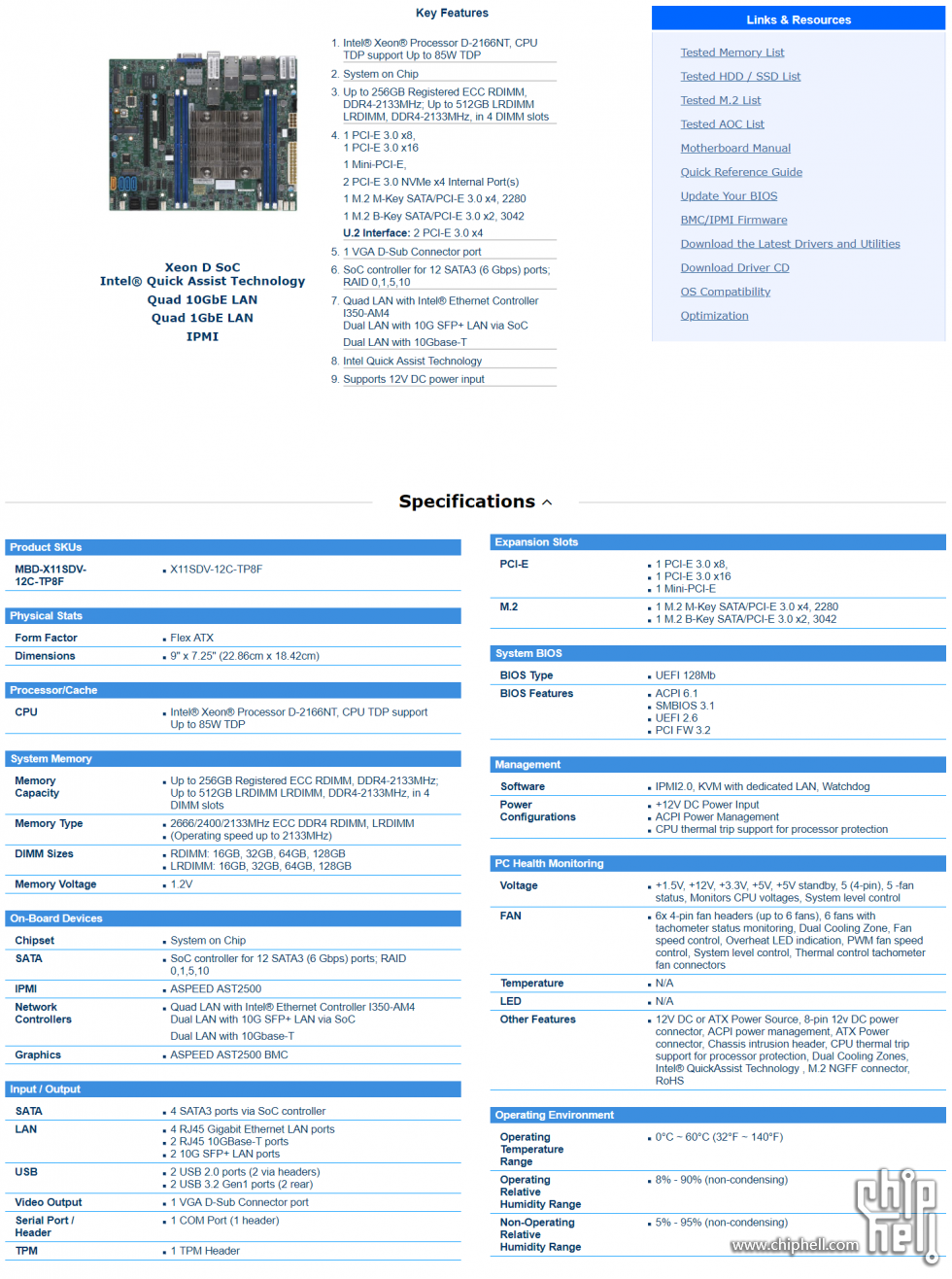

先看下这款机器的官方参数,接下来进行简单开箱。
二、开箱

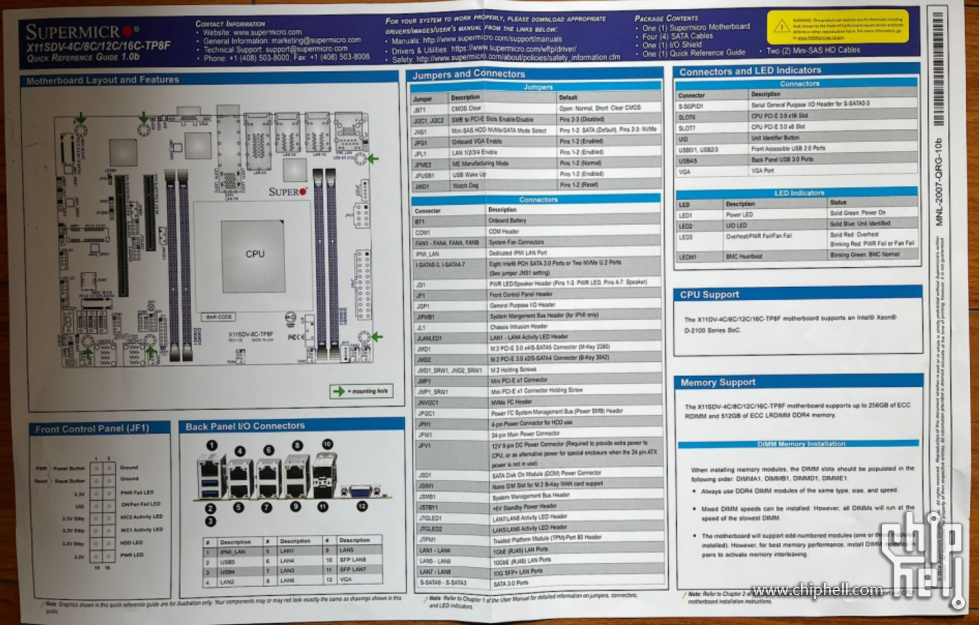

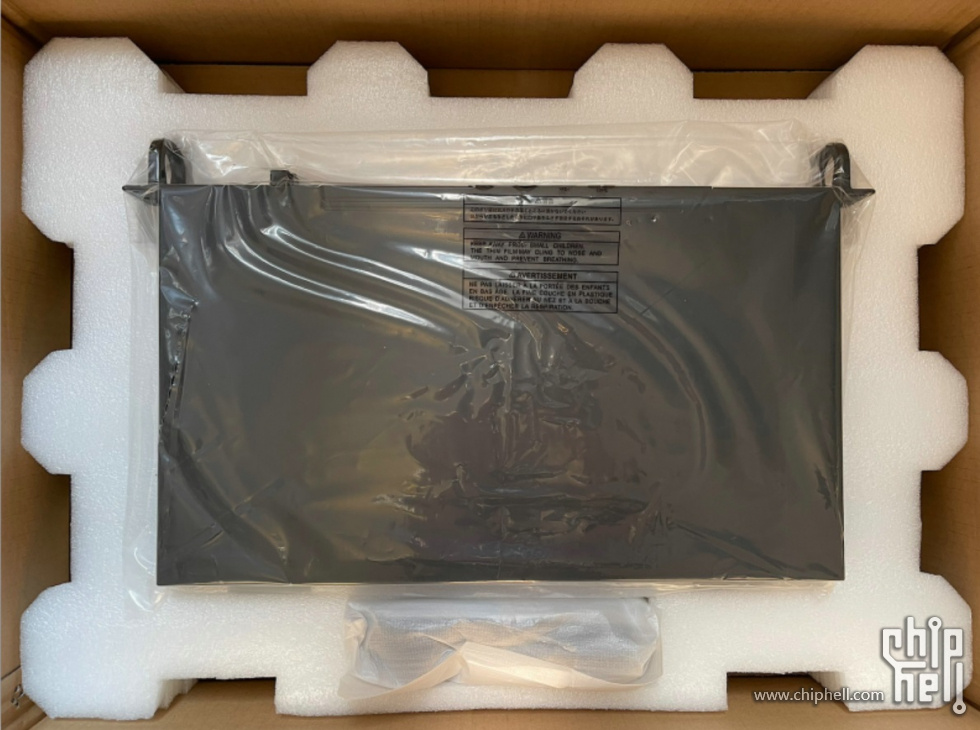

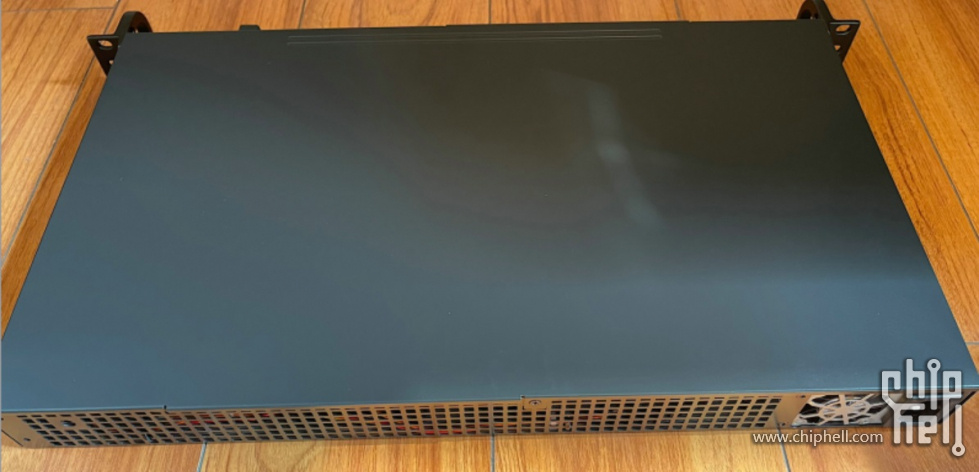

首先不得不说倍联德的包装真的不错,很扎实,主机一个大箱子,配件单独一个小盒子装,一张主板说明图,线若干。

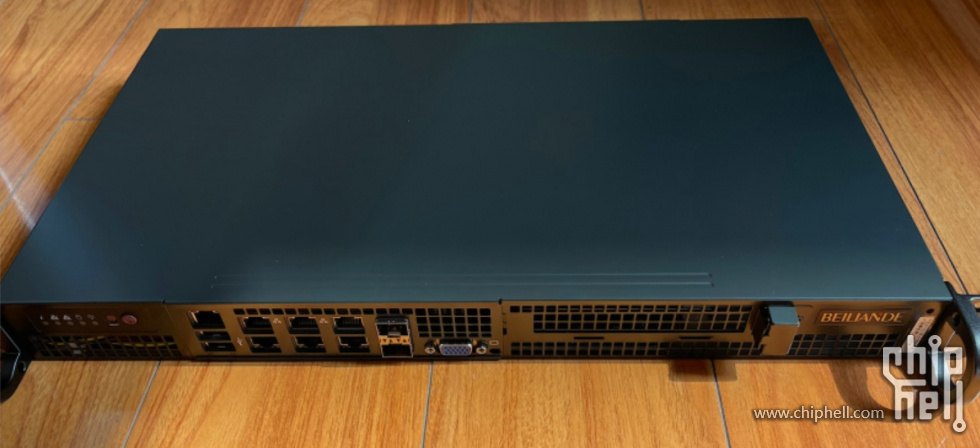

主机整体做工和颜值还是在线的,两个机架耳朵,机器后面是1U电源以及一枚电源风扇。

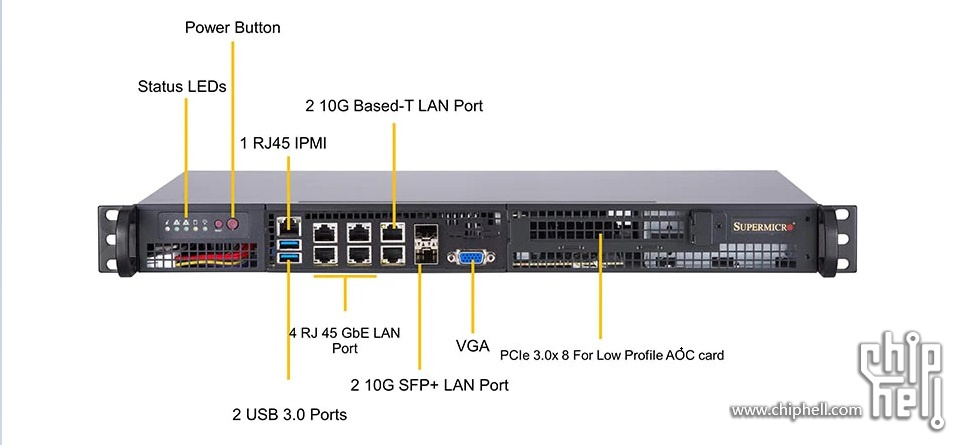

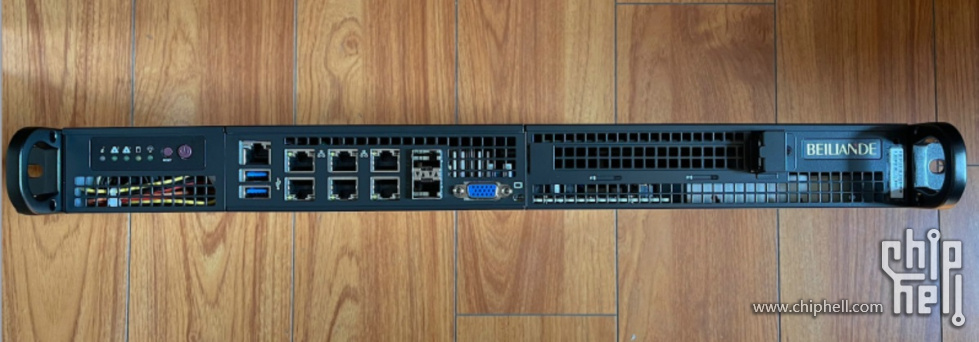

从左到右分别是指示灯、重启按钮、开机按钮、IPMI网口、2个USB3.0、4个千兆网口、2个万兆网口、2个万兆光口、一个VGA口。

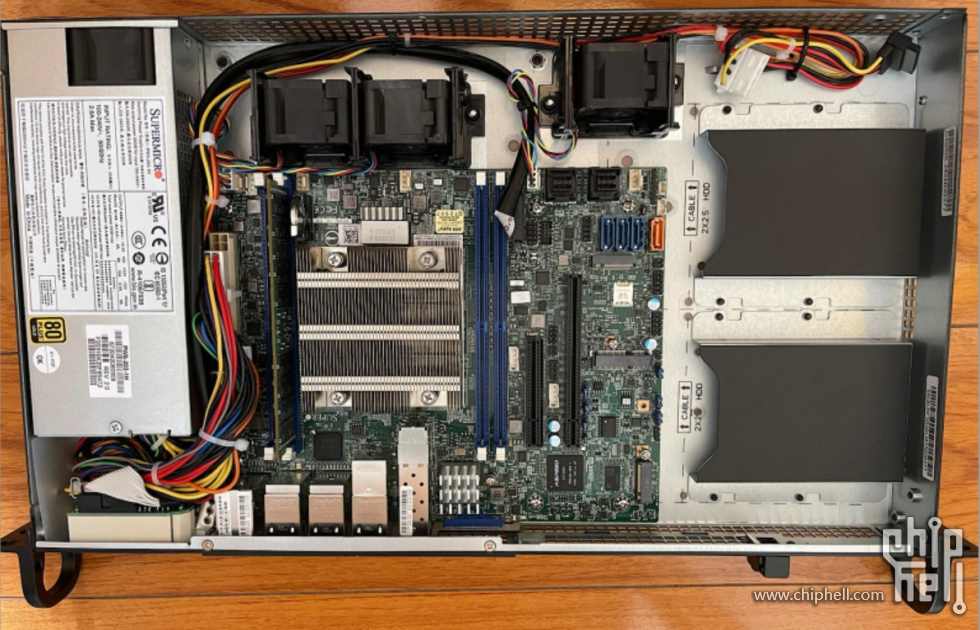

拆开机箱盖,首先映入眼帘的是三枚暴力风扇(每个风扇2.2W转),然后下面一块大大的被动散热器,两边是4根内存槽,
最左边是一个200W的电源,然后右边分别是一根PCIEx8以及一根PCIEx16,最右边是可以容纳4块2.5寸SSD的盒子。
最下面可以插一根2280的M2固态,接下来是开机前的准备。

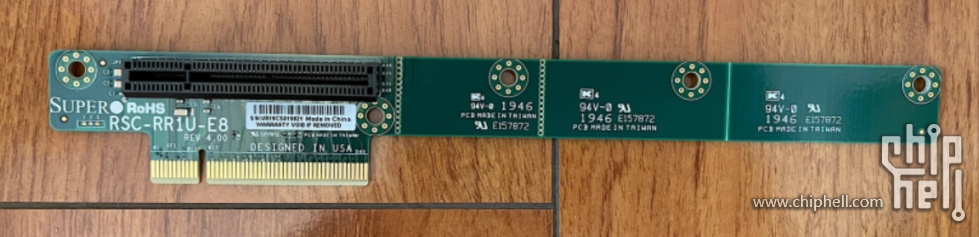

超微横向转接卡,用于PCIE口横向接扩展卡,因为1U机箱高度的问题,固选择此卡。

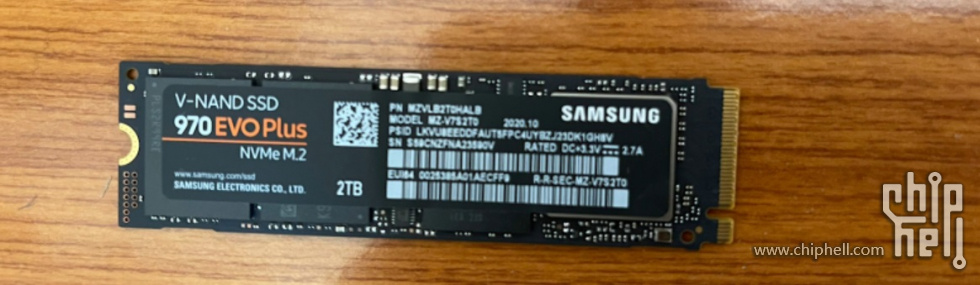

一根970 EVO PLUS 2TB,买的国外版本,目前价格算比较好的了。

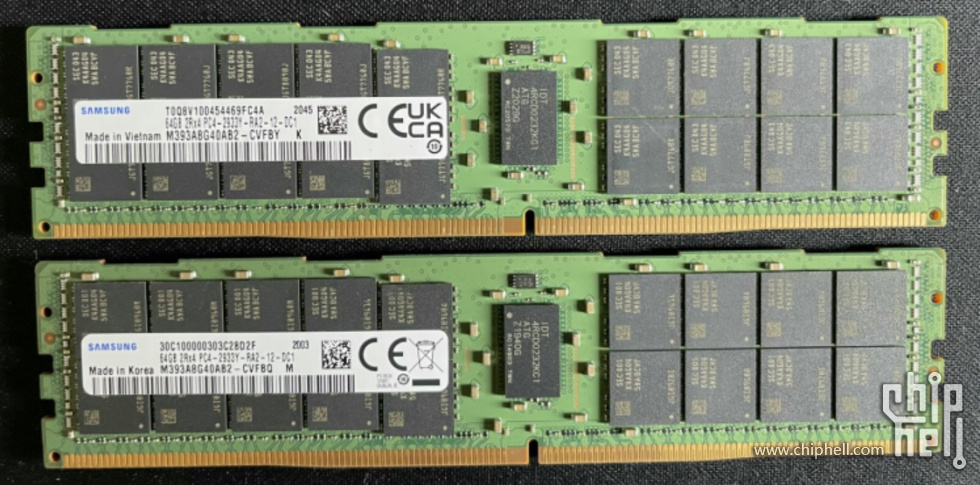

两根三星64G ECC内存,最近内存涨价,低估了它的价格 = =||
网卡随便插了,最后再来弄了,接下来,插好电源开机测试。

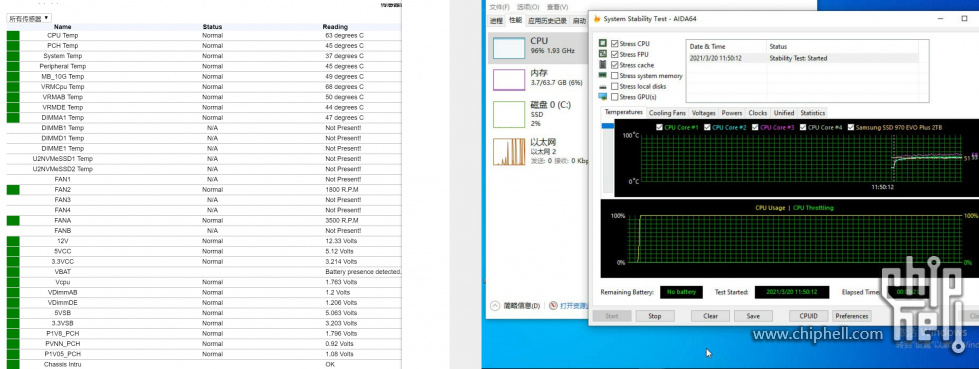

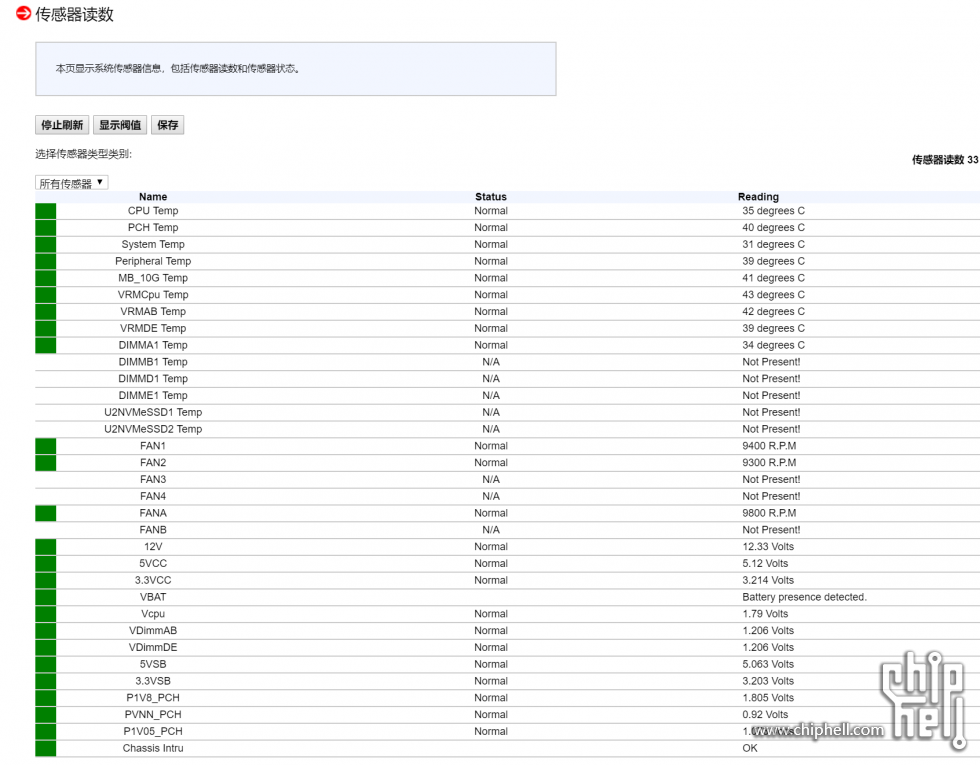

直接网线插IPMI口到交换机,用IPMI远程安装WIN10 X64,然后待机温度如图,
各项温度控制得不错,不过此时那3个风扇已经开始啸叫,刚开机时声音巨大,2分钟后,声音逐渐变小。

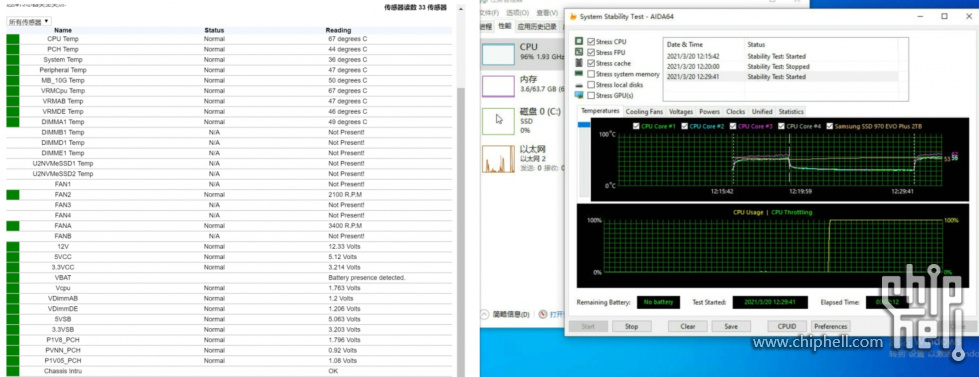

然后开启烤鸡工具,CPU瞬间到100%,过一会在看IPMI读数,温度稳定在50度左右,机箱风扇转速最高到1.2W转,
此刻声音已经起飞,我瞬间关上房门和窗户,怕隔壁邻居过来敲门。。。
所以改造噪音势在必行,接下来魔改它!
三、散热改造
方案一:

首先最温柔的方案,直接把原装机箱风扇替换为3个猫扇,插上电源开机,待机温度逼近60度,烤鸡温度直接飙到90+度,还停不下来,放弃!
方案二:

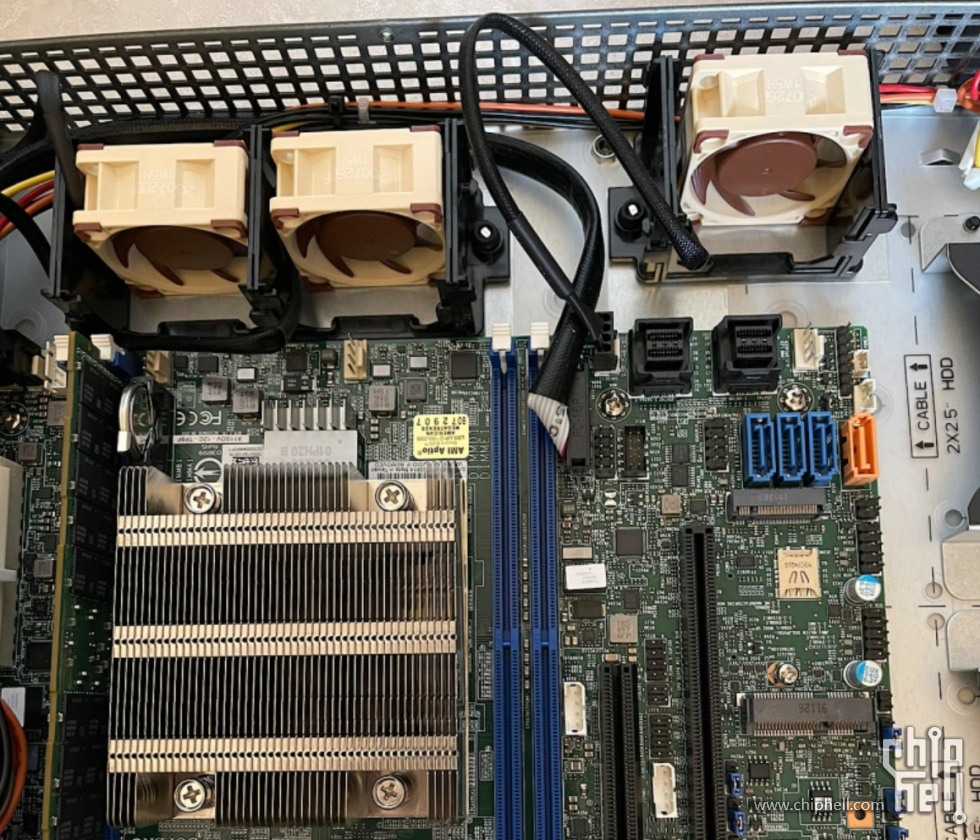

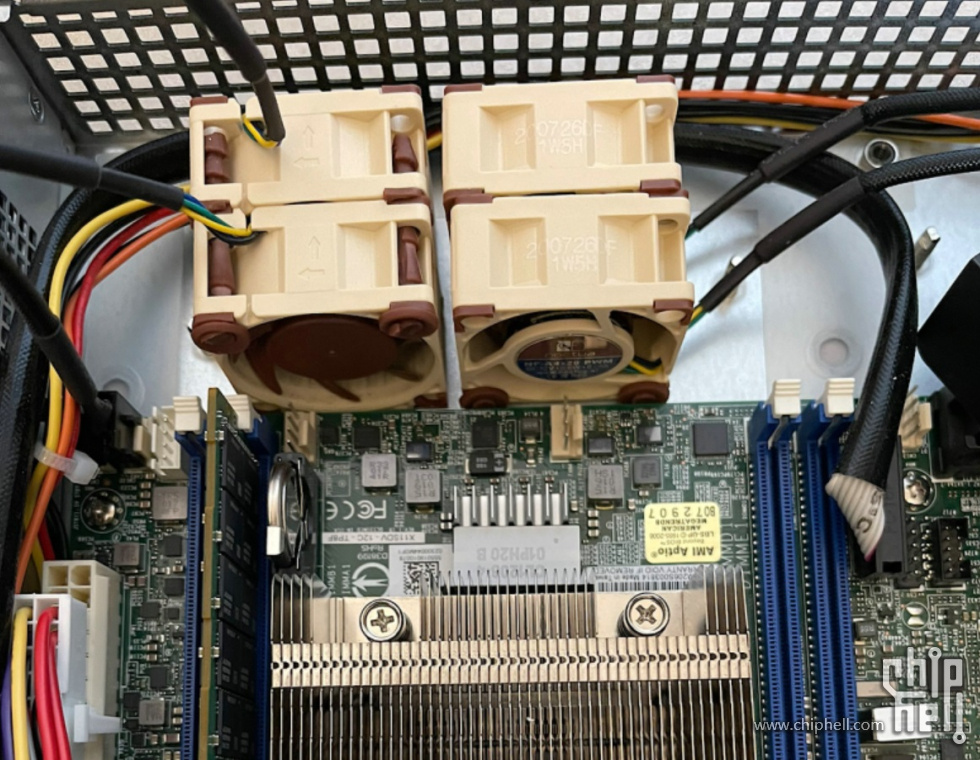

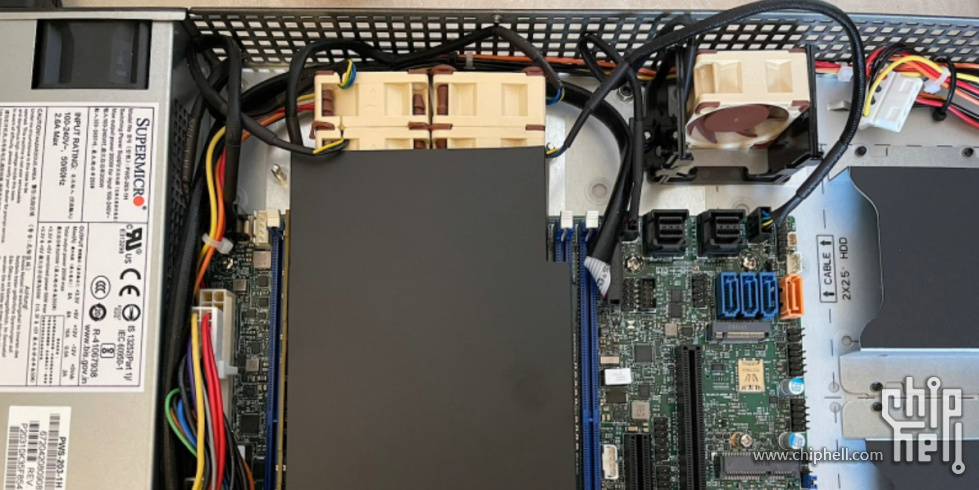

在方案一的基础上升级,原来的CPU方向2个猫扇再加一组,并排在一起,图片拍摄有错误,其实是4个风扇都是往外面抽风的。
然后结果和方案一类似,温度控制不下来,放弃。
方案三:

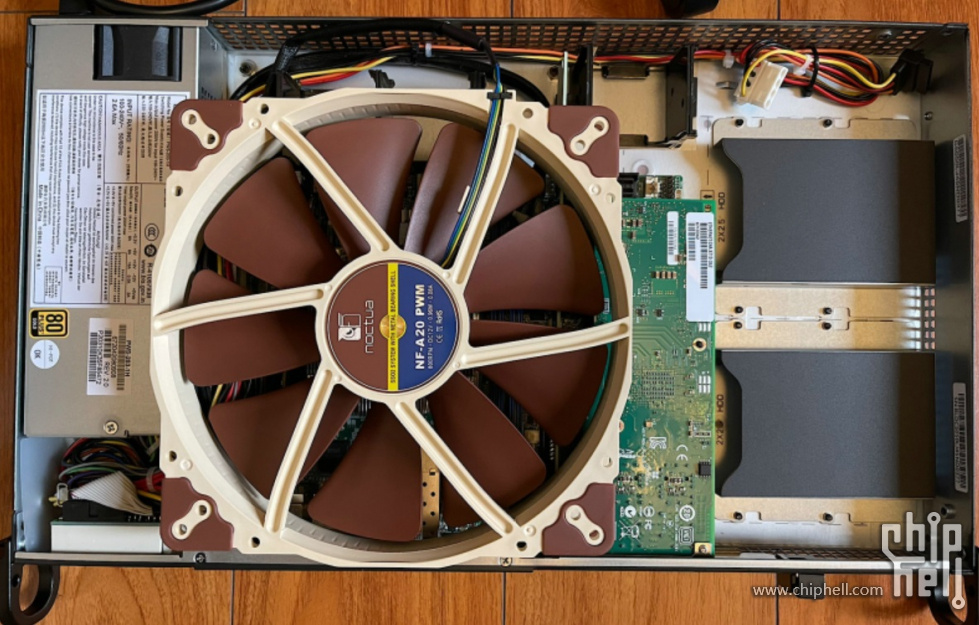

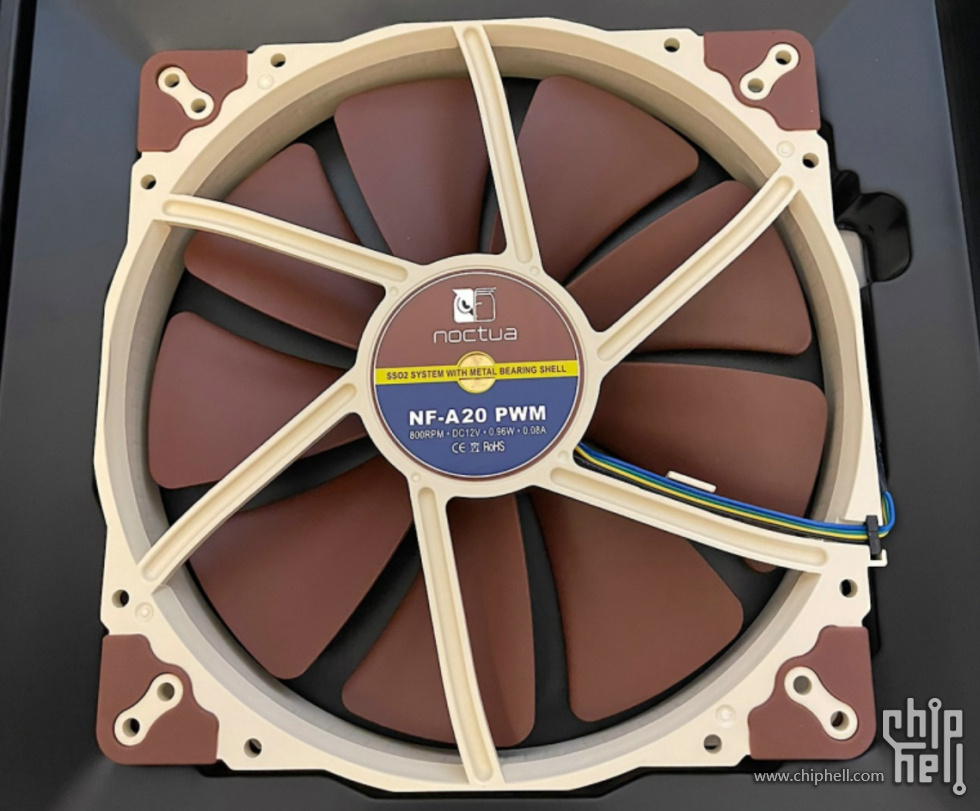

直接买一把猫头鹰20CM的PWM风扇,直接把整个主板罩起来了,直接开机,转速全开,风力还算比较大。
不过由于CPU的温度还是集中在他的被动散热片上,实际效果并不好,待机温度50-60度,烤鸡依然一路上升,拦不住!放弃!
方案四:

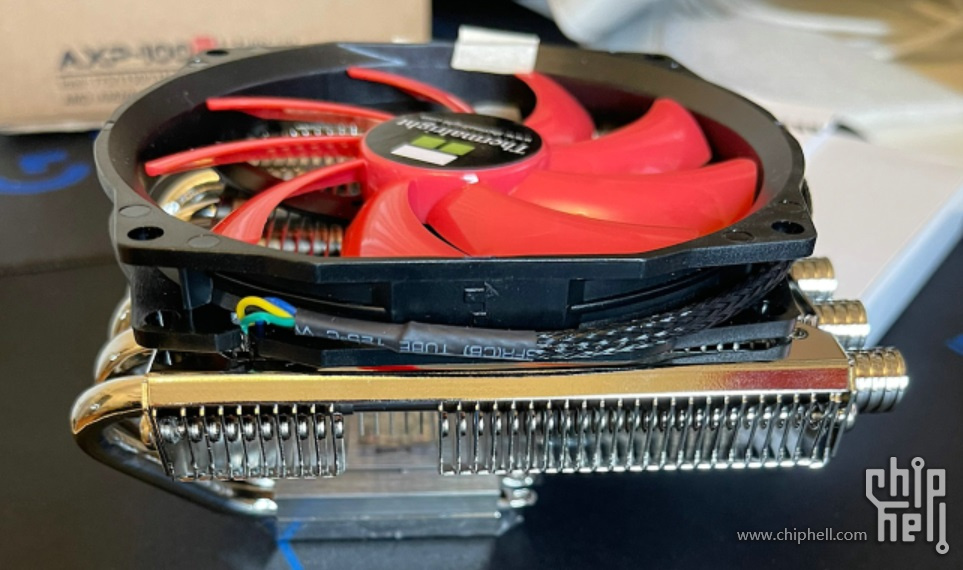

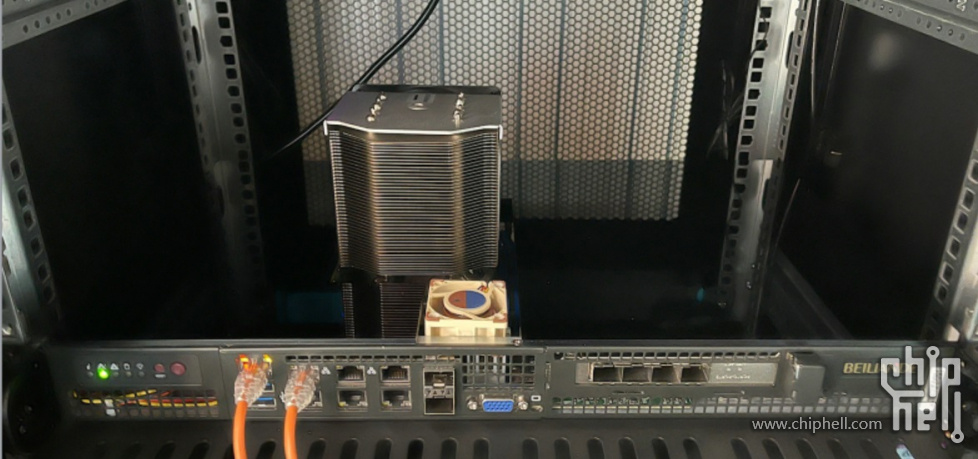

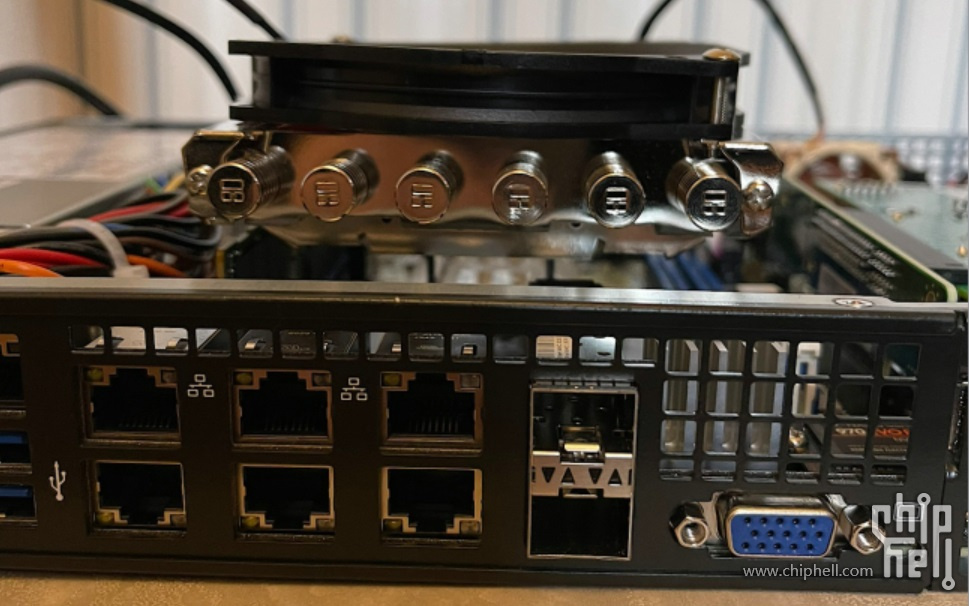

首先上一张成品图,直接开机箱盖,拆除原装的被动散热器,换上利民的硅脂,一把利民AXP100RH散热器压在上面。

这是AXP100RH在超微X11SDV下的扣具,可以固定散热器在主板上。

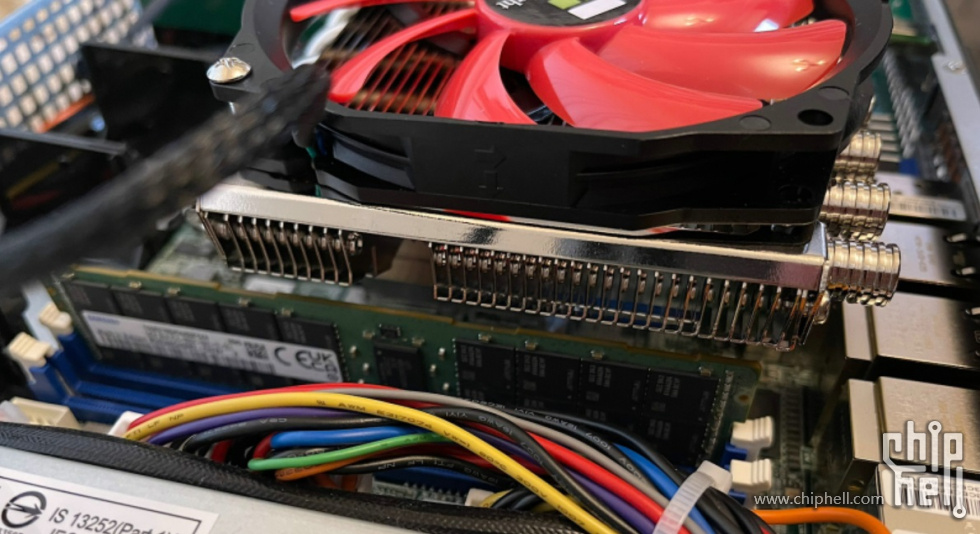

可以看到散热器高度65MM,完全可以躲开内存条,不会碰到,即便4根内存条也不在话下。
整体高出机箱足足4CM,不过还算控制得不错了,然后插上电源开机看情况。

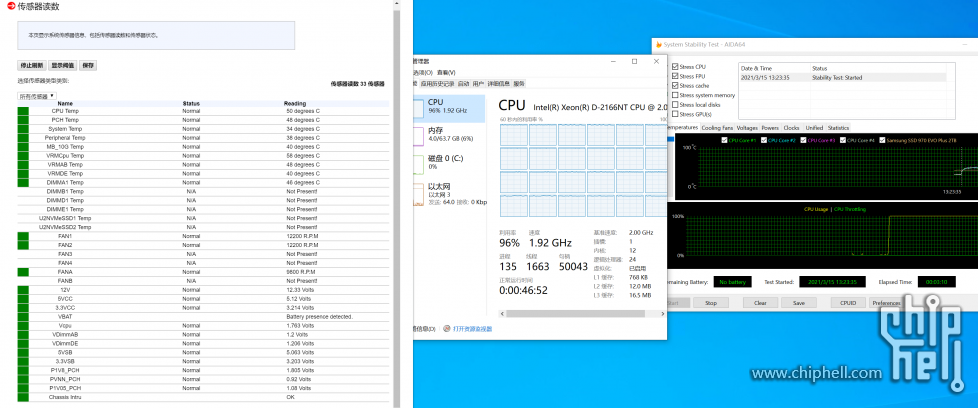

直接烤鸡100%看温度,几分钟后CPU温度稳定在63度,由于散热器是下压式,风扇对着CPU方向下吹风,所以主板万兆芯片温度也控制得还行。
声音也很安静,完全感觉不到风扇的声音。

接下来把AXP100的风扇转一个方向,改为向上抽风模式,烤鸡温度略微上涨,效果稍微差一些。
方案四可做备选!
方案五:

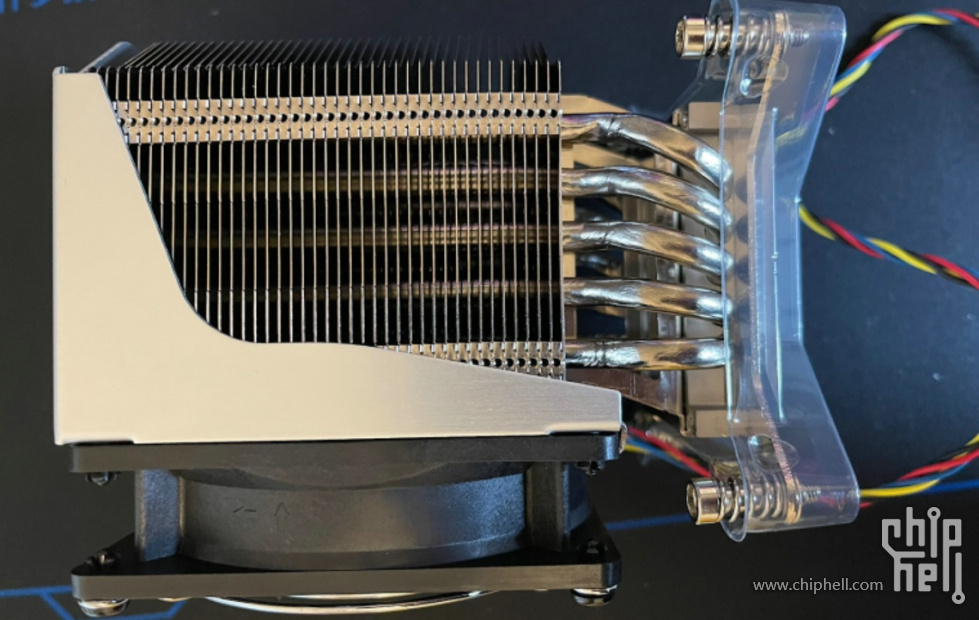

还是先直接上成品图,散热器选用了超微塔式SNK-P0050AP4,散热器详细介绍可以看这位大佬的。

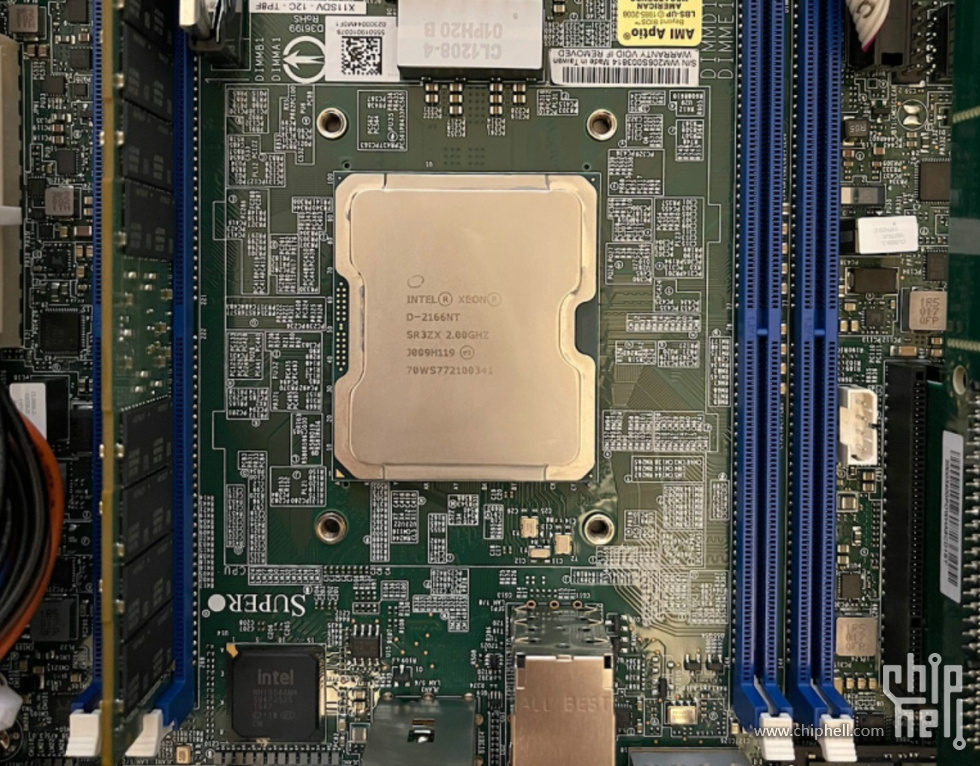

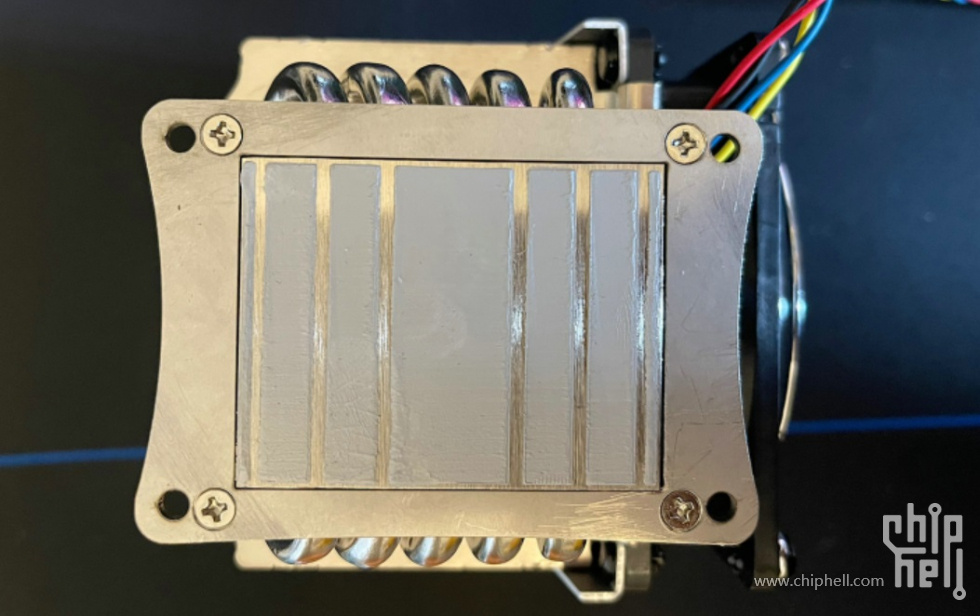

首先吧原装被动散热器拿下来,把原来的硅脂擦干净。

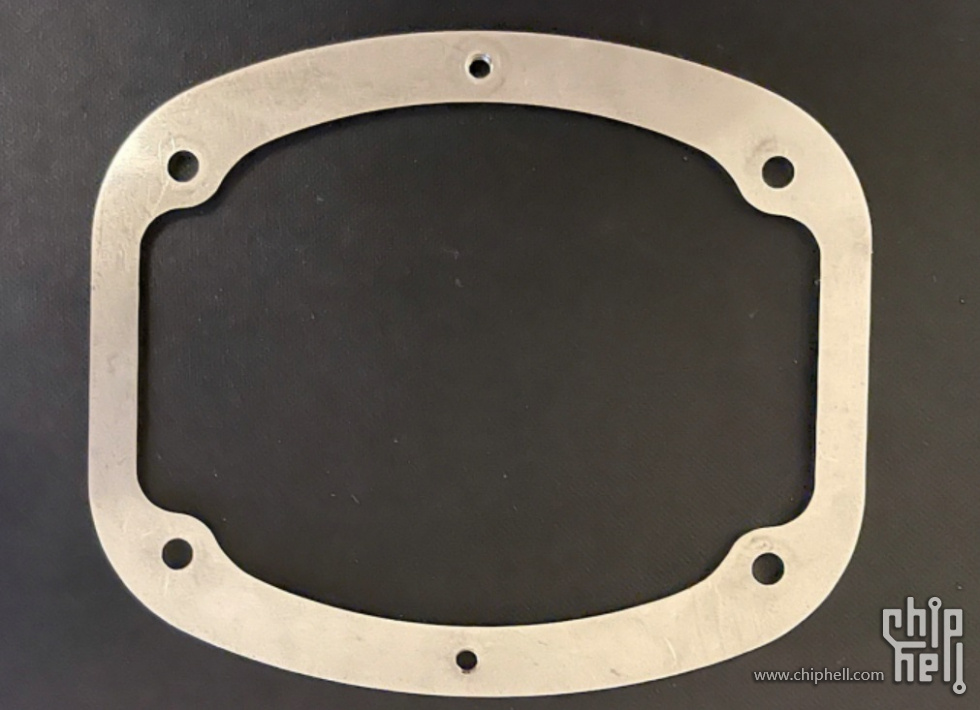

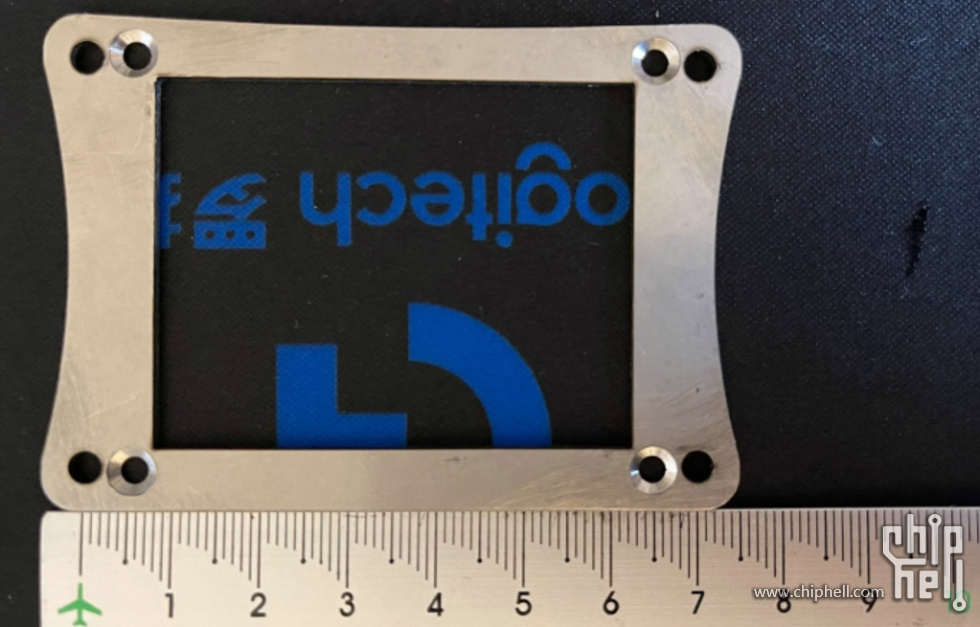

这是SNK-P0050AP4在X11SDV的扣具,用来固定散热器在主板上,感谢砒总提供。
整个散热器上只有一枚9CM风扇,此风扇很安静,风量大,散热效果极佳。

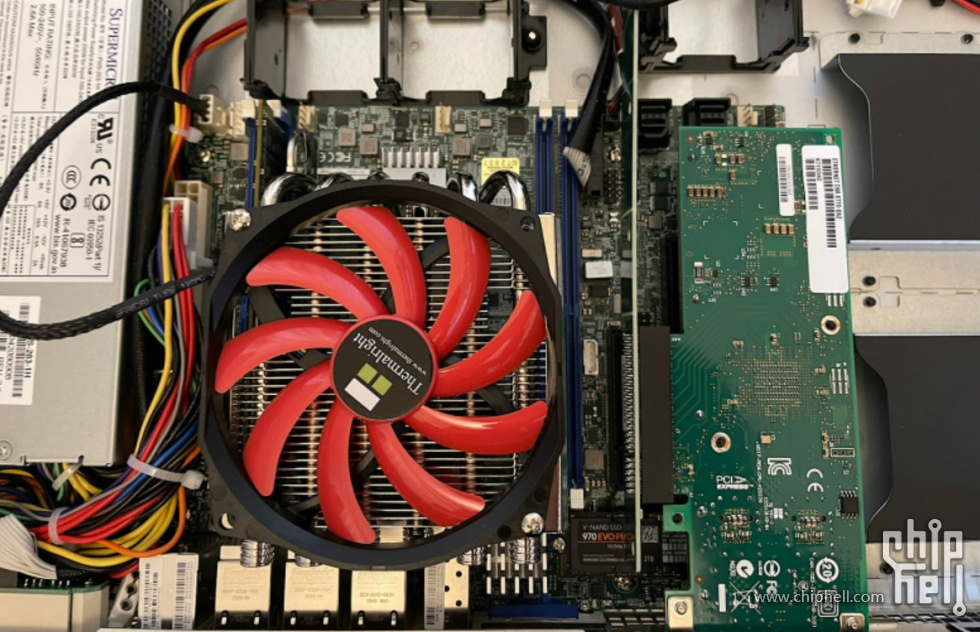

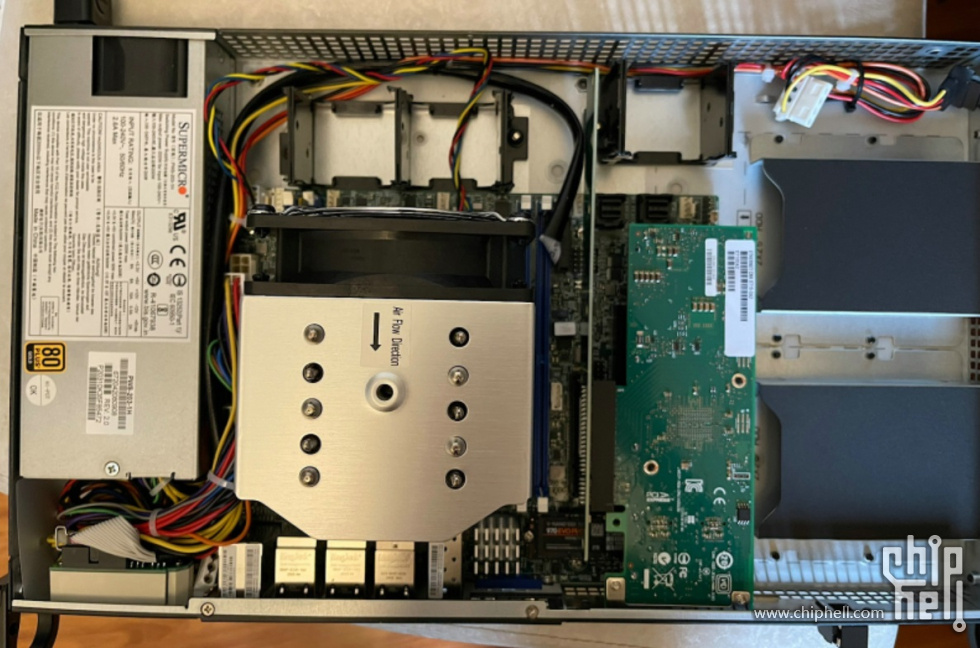

涂好硅脂,全部安装好,颜色还挺搭的,整个散热器大概12CM高度,高出机箱9CM多。
接下来,继续开机测温度。

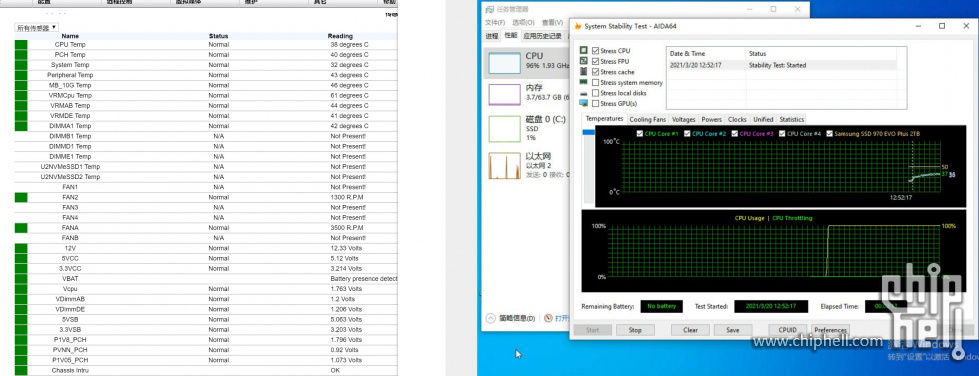

可以看到,这款散热器效果还是很不错的,室温21度,待机温度27度,烤鸡100%几分钟后,稳定在38度。
得益于塔式的优点,散热效果好,风扇转速在1300转,一直保持最低转速,算是很安静了。
还考虑过水冷方案,冷排外置,然后软管和冷头接在1U机箱里面。不过没有找到适合的冷头,而且冷排外置也是很大一坨在外面了,
所以目前暂时定在了方案五了。
四、正式上机

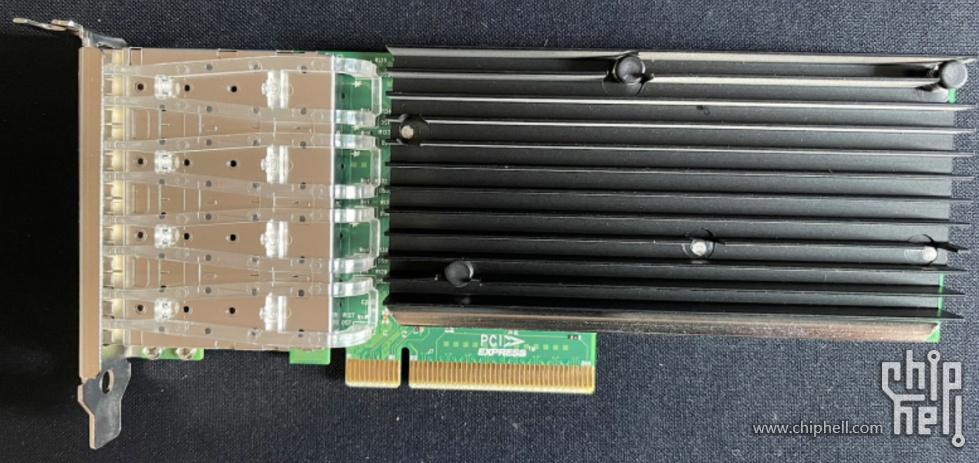

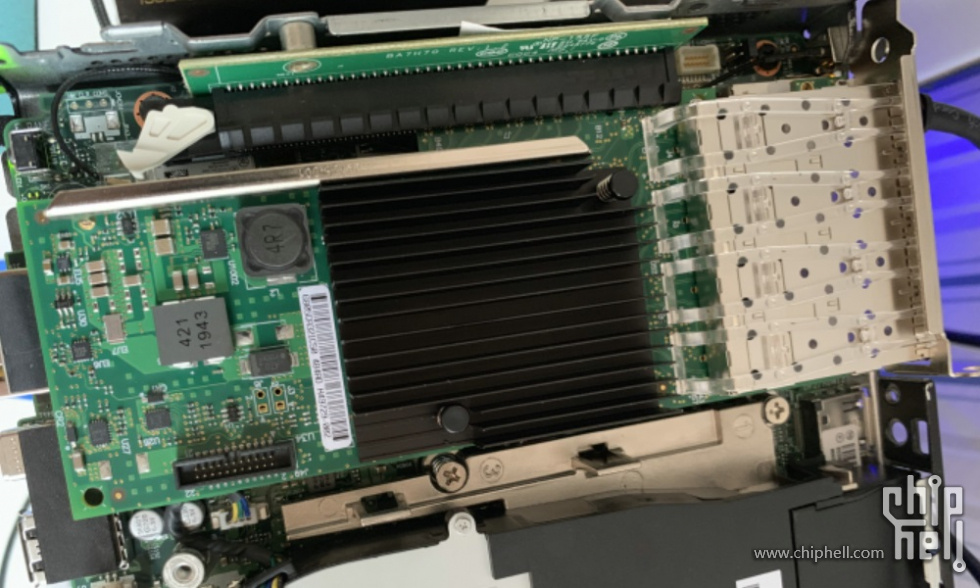

由于需要扩展更多万兆口,所以把X710 DA4插在横线扩展卡上

后来,定做的机盖也到了,刚好盖住机箱,把散热器的位置留出来了,亚克力光面黑色不透的,效果很搭,能挡不少灰尘吧。
前面那个小猫扇用于吸收超微板载10G网卡芯片的热量,因为后面使用过程中发现万兆芯片温度有点高。

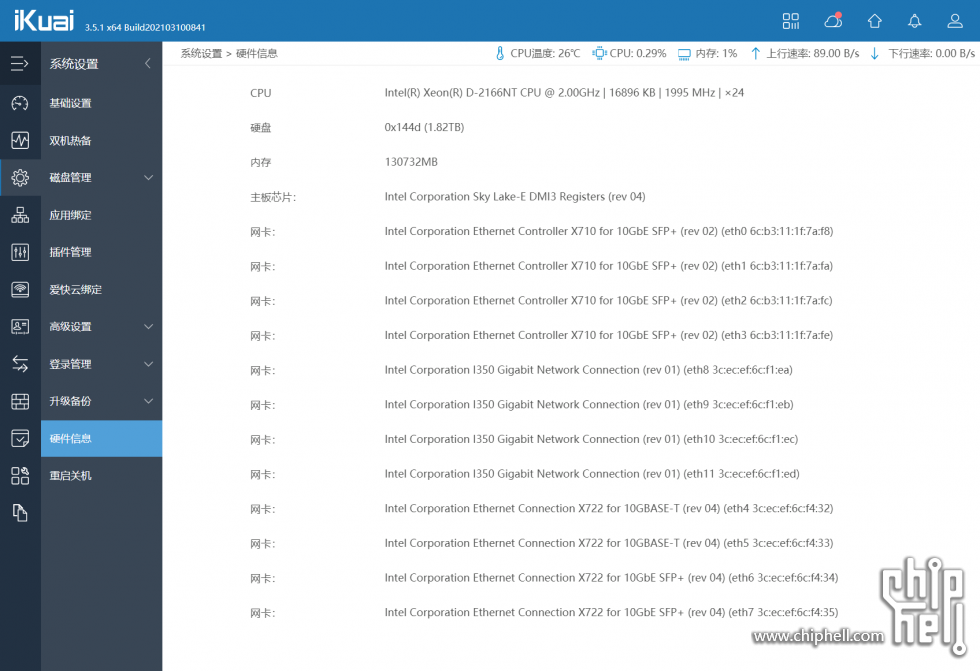

首先直接裸机安装爱快,机器的4个千兆口,8个万兆口全部能正常识别到。

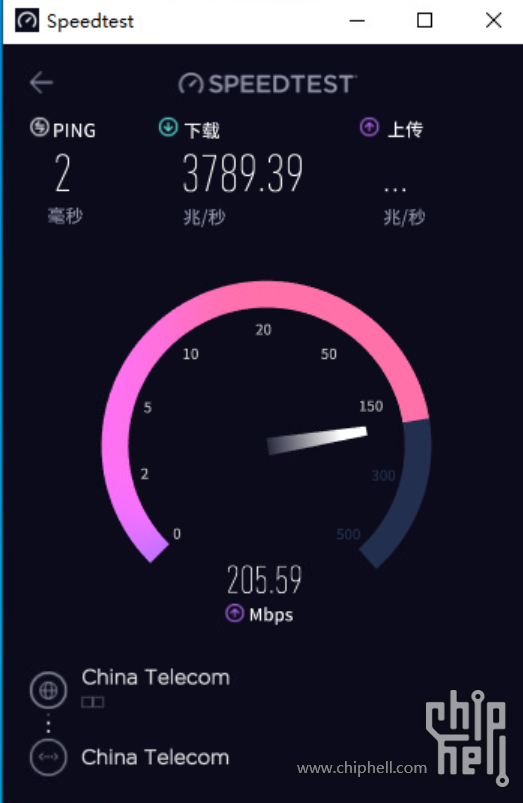

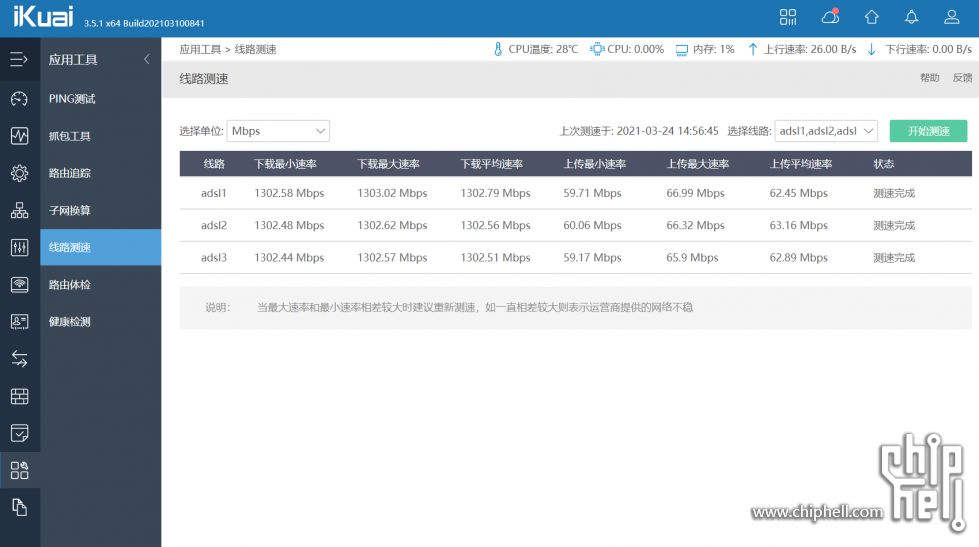

宽带三拨也能正常满速和叠加,跑满带宽cpu占用只有5%,
之前i5 9500t跑满带宽,CPU占用至少在30%+了,所以此款CPU还是相当给力。

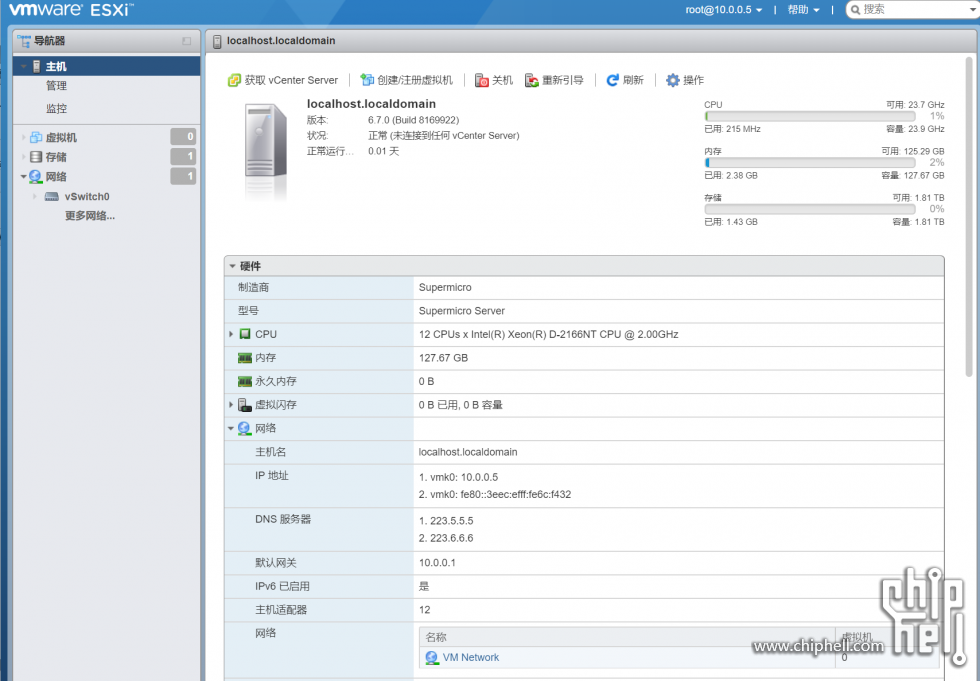

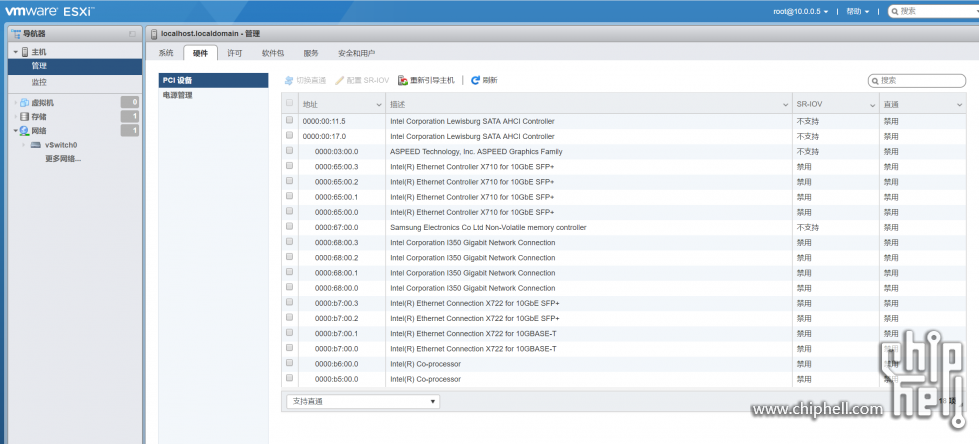

接下来,直接上ESXI虚拟机,可以看见网卡全部识别,万兆也支持SR-IOV虚拟直通,

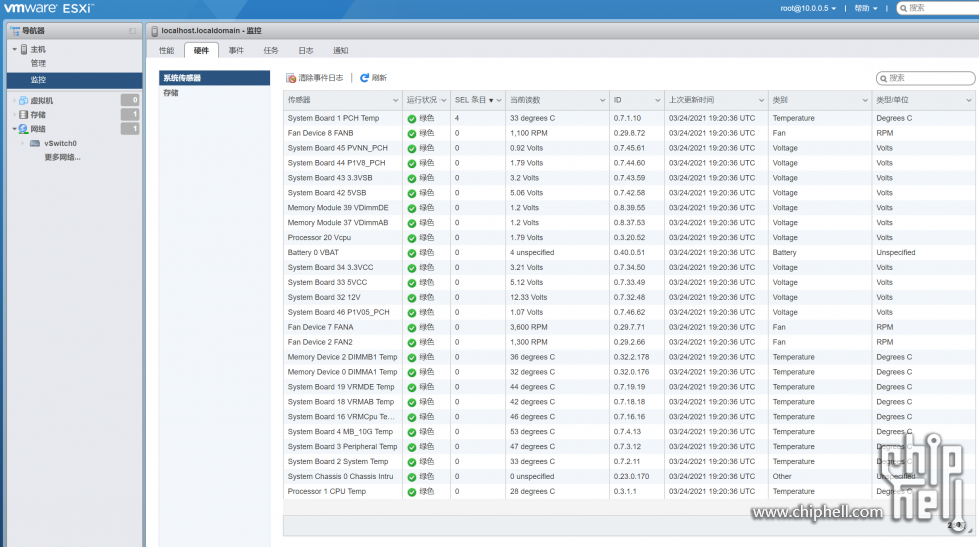

系统传感器也都能正常显示。

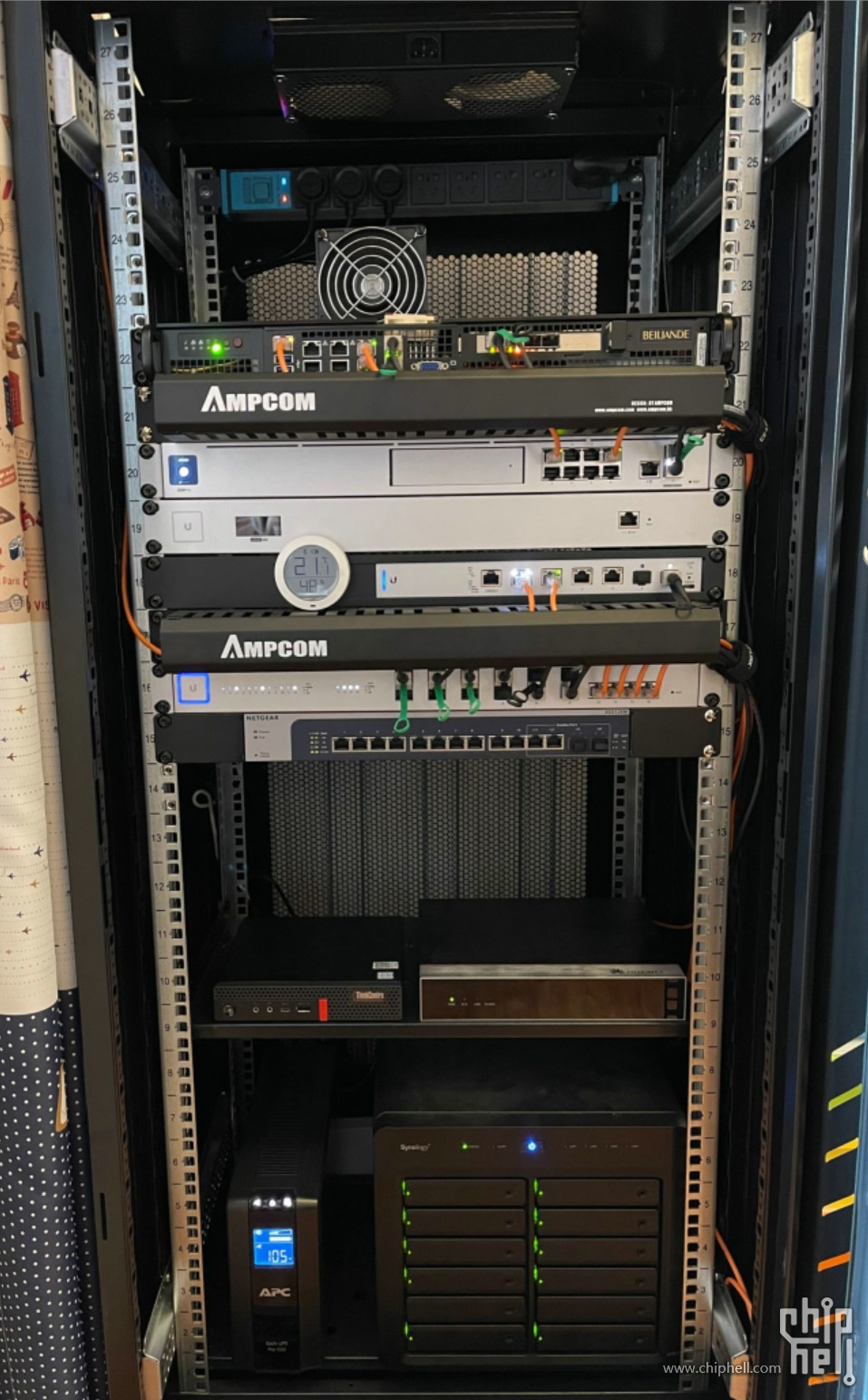

最后装好螺丝,放在机架上,开始整理连接线,忙了好几天终于可以上线使用了。
五、总结
超微5019D-12C-FN8TP无疑是一台不错的机器,无论是性能,还是扩展能力。
缺点也是很明显,原装噪音起飞,如果超微能出一款介于1-2U的机箱就完美了,
至少能上稍微高一点的散热器,不至于现在这样尴尬,当然超微这款本来就是给有机房准备的,不怕噪音= =。
找这些扣具和方案也是花了不少时间去搜索资料,看了不少视频。
现在计划是ESXI,全部直通,2口给爱快,1口给Openwrt,1口给UBUNTU跑PT,1口给WIN10。
希望这款机器能用很长时间吧,目前还完全用不满它。
最后也感谢超微老板,耐心的解答和帮忙,如果有需要超微的可以找他购买。
谢谢各位看官,完毕!
