关于华硕Z77主板改BIOS上NVME硬盘的问题(已解决)-主板

hwyun 29天前 13

谢谢各位了,目前问题已解决。参考了3楼和4楼的意见。开始也考虑了是不是PCI-E要用直连CPU的,但是本着易后难,先试着把U盘改成了FAT32的格式,没想到解决了。
U换成FAT32,利用ultraiso装入镜像,拷出install.wim文件,利用DISM命令,将install.win文件分割成两个不大于4G的文件,然后在ultraiso中删掉大于4G的install.wim,再把分割的两个文件拷进去,保存。最后,直接解压缩到FAT32的U盘上就能安装了。
==================================================================


关于华硕Z77主板改BIOS上NVME硬盘的问题,请大神指点一下
先把电脑配置情况说一下
CPU:I5 3470
主板:华硕的P8Z77-VLX2
内存:8Gx2+4Gx2
硬盘:INTEL SATA的SSD  520  120G 系统盘
          西数金盘 HDD 1T
         西数的笔记本蓝盘 1T
         西数 SN550 1T(新加的)+
显卡:昂达的1050TI
因为有了小孩,这几年电脑用得很少,这套配置用下来也觉得够用,所以一直没有升级过。
前几天在朋友那边玩,看到WD SN550 1T的价格不贵,正好以前在网上看到过老主板通过魔改BIOS+PCI-E转接卡可以上M.2的固态,看过几个教程,觉得也不麻烦很简单。
现在的系统盘120G,小了点,装了系统,基本装不了几个软件,所以一般软件都装在HDD上的。心想上个M.2的固态,对于我目前对电脑的需求,这个配置还可以再战两三年。所以立马要了一块,又上PDD买了个PCI-E转NVME的转接卡,因为看网上说这东西就是起个转接的作用,没什么技术含量,所以就随便买了,十几块钱。
哪曾想,东西到手装上,问题就来了。
首先是改了后的BIOS刷不进(这个问题目前是解决了,下面进行了详细描述,希望可以给其它改华硕主板BIOS刷新出现问题的人一些参考)。按照网上的教程,先上官网下载最新版的BIOS,然后用MMTOOL(由于现用的系统是WINDOWS10,MMTOOL4.5版本的在WIN10下显示不全,所以特意去下了5.00以后的版本)加NVMeExpressDxE模块进去,保存新BIOS,然后进华硕的BIOS刷,用替换法,先用官方BIOS通过验证,再换改的BIOS刷新,提示刷新成功,重启进BIOS,没有发现NVME硬盘。
根据其它教程去官网下载了Z97的主板BIOS,提取Nvme、NvmeSmm、NVMEINT13三个模块,重新加进去,再进BIOS用替换法刷,提示刷新成功,重启进BIOS还是死活发现不了NVME硬盘。
通过几次不断反复刷新的过程,突然发现刷BIOS时进度走得很快,不像正常刷新要等很久。因此怀疑没有刷进去,因为主板原来的BIOS版本就是最新的,所以不能从版本号上来判断有没有刷进去。
于是去官网上下了个旧点的先刷进去,再用替换法刷改的BIOS,这次进度走得就正常了,比较慢,心想这次应该正常了,提示刷新成功是否重启,点重启,机器重启断电,过一两秒又自动通电启动,风扇全速,键盘灯全亮,这过程大概持续两三秒,然后就是“滴”的一声自检声,心中默喜,这下应该OK了。进BIOS一看,版本号变成了,这就证明是刷进去了,但进启动项里一看,傻眼了,还没找不着NVME的硬盘,明明是刷新成功了啊,这咋整?难道是BIOS改的不对,于是上BAIDU,继续找教程,继续仔细按照每一步改,再重复刷,反正就是每次通过版本号可以发现是刷进去了,但就是不能识别出NVME的硬盘,这个过程估计有个十几次吧,简直让我开始怀疑网上的魔改的教程了,但是网上成功的不是个别,别人都这么改就行,到我这里怎么就不行了?
我反反复复对照网上几个教程的步骤,确定我改的过程是没有遗漏和出错的。我最终只能对于替换法刷BIOS的方法起了怀疑,于是我在用原版的BIOS通过验证后,拨掉U盘,直接点确认升级,进度条居然按照正常刷新缓慢的在走进度,此时电脑上没有U盘,而且最终提示刷新成功,重启后进BIOS也显示版本号变了,证明是刷进去了。这样就说明了我前面用替换法在BIOS里刷改过的BIOS文件,为什么一直认不出NVME硬盘,因为我一直是刷进去的那个用来骗验证的原版的(回头一想,真不知道是我在骗机器,还是机器在骗我),因为在验证BIOS这一步的时候已经把原版的BIOS缓存了,之后不管你换不换U里的文件,它都不会从U盘里读取数据了,因此我拨了U盘一样可以升级BIOS。我不知道网上其他那些华硕主板在BIOS里用替换法是怎么升级成功的。
BIOS里刷不了只能换其它方法了,继续BAIDU,发现可以用ASUS UPDATA在WINDOWS系统里用替换法刷,于是下了安装,所有操作一切正常,进度条走得也很慢,这说明一切正常,成功就在眼前,刷新成功,重启,机器重启,直接"滴"的一声自检通过,心中不详预感,因为通过这两天反反复复的刷新经验来看,如果是刷新成功后第一次重启,是要断电一下的,果然进BIOS一看版本号没有变化,没有刷进去,但刚才进度条也正常,走得很慢,应该不是缓存了,如果是缓存了,那应该版本号应该要变化的。于是在WIN10系统下用原版BIOS直接刷了一次,重启,断电,进BIOS显示版本号变了,成功了。进系统再用替换法刷,不行,这样反复了又有十几次,发现只要是刷改过来的BIOS就刷不进去,而过程不管是原版和改过来的,都正常,两者刷新的进度条读取都很慢,最后也都显示刷新成功,要求重启,没有任何异样,区别就是改过的必然没有刷进去,原版的每次成功。
怎么办,只能再次BAIDU,找了半天时间,看得眼睛都花了(终于发现有一个人反映BIOS里用替换法不行,情况和我一样,拨掉U盘一样可以正常刷新,但是只有一个人这么反映,真不知道其它那些在BIOS里用替换法是怎么刷成功的),万幸终于在茫茫大海发现两条线索:
有一个人说在WINDOWS系统里用ASUS UPDATA刷新改过的BIOS时,要在原版BIOS通过验证拨掉网线,然后再替换改过的BIOS过去,再点下一步,再点升级,而且重点强调拨网线这个步骤必须在验证通过后,不可前一步,也不可后后一步,煞有介事,目前这个局面我也是死马当活医了,然并卵,根本没用。
另外一个是有人说MMTOOL版本的问题,说华硕以前的老主板BIOS里涉及到一个什么版本是4,所以只能用MMTOOL4.5的版本改,如果用MMTOOL5.0以后的版本改,会涉及到这个东西的版本变化,所用在WINDOWS里用ASUS UPDATA刷,即使提示成功了,也是没有刷进去的。
这正好和我的情况相符,我用的WIN10,由于4.5的MMTOOL显示不全,所以用了MMTOOL5.0版本改的BIOS。于是马上打开MMTOOL 4.5,用键盘盲操。改完成马上用ASUS UPDATA替换法刷新,谢天谢地,一次成功,进BIOS终于在启动项看到"PATA SS“,这就代表认出了这块NVME固态。
但是造化弄人,老天还是看我不顺眼啊,在用U盘装WIN10的时候还是出现问题了,BAIDU了一天,没有发现半点和这个问题有关的线索,实在没办法,只能上论坛来求助各位了,虽然装不了系统,挂个从盘一样用,NVME固态虽然跑分数据和SATA SSD天差地别,实际使用可能不会有跑分这么明显,但是这几天我的折腾我不想白费,都到这一步了,我心有不甘,麻烦各位帮个忙吧,指点一下。

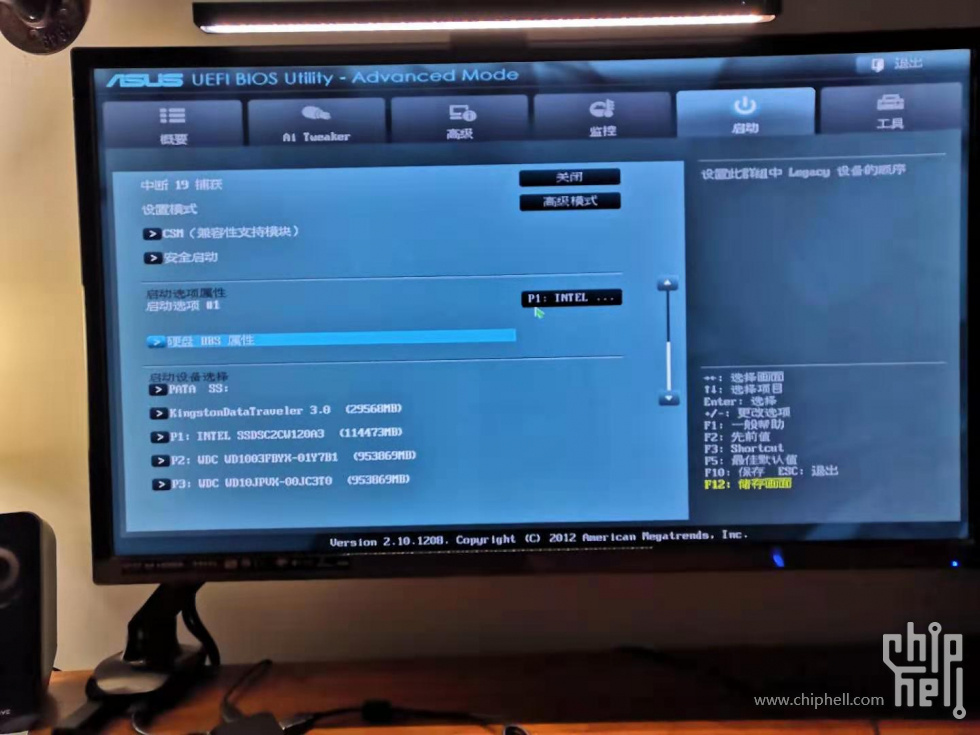

这是改版后BIOS认出来WD SN550

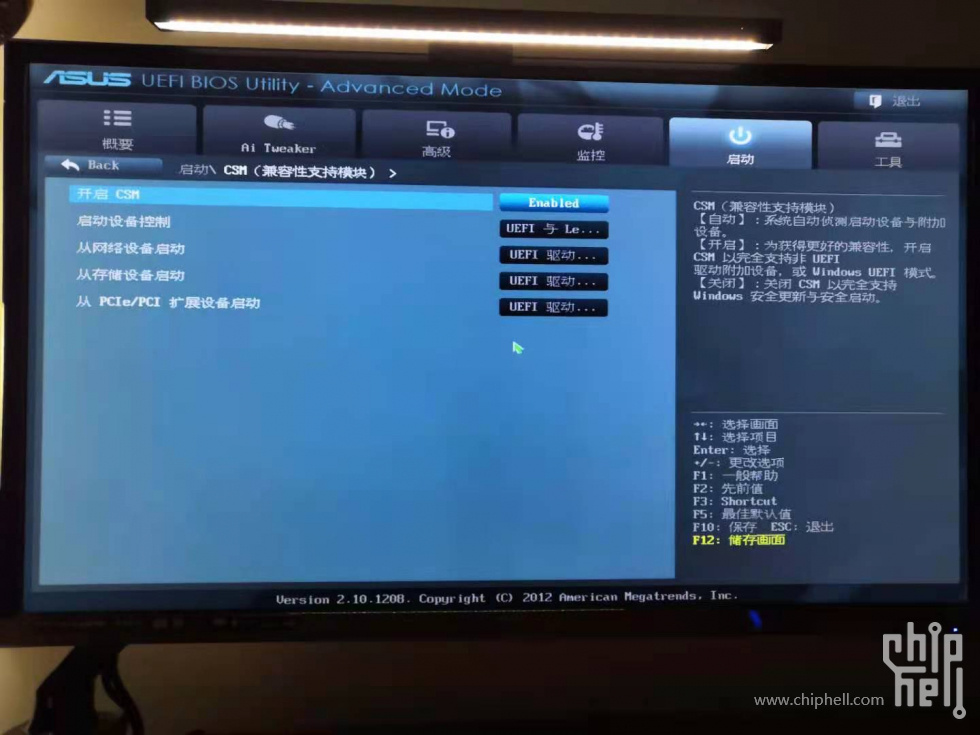

这是CSM里的设置,这几个选项不知道设置的对不对,请指点一下

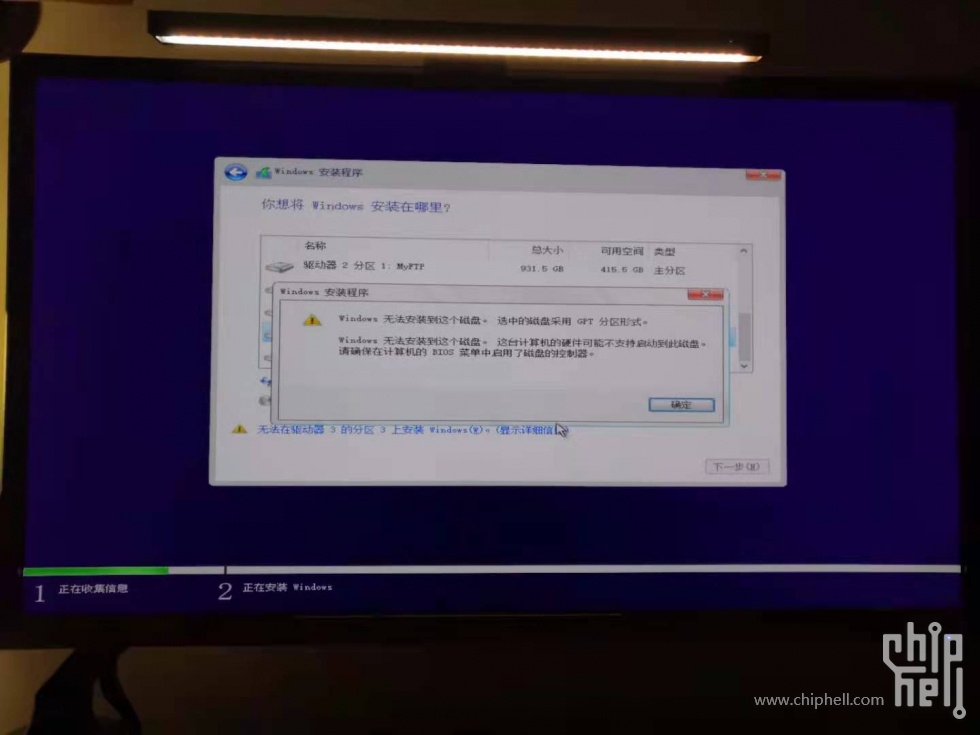

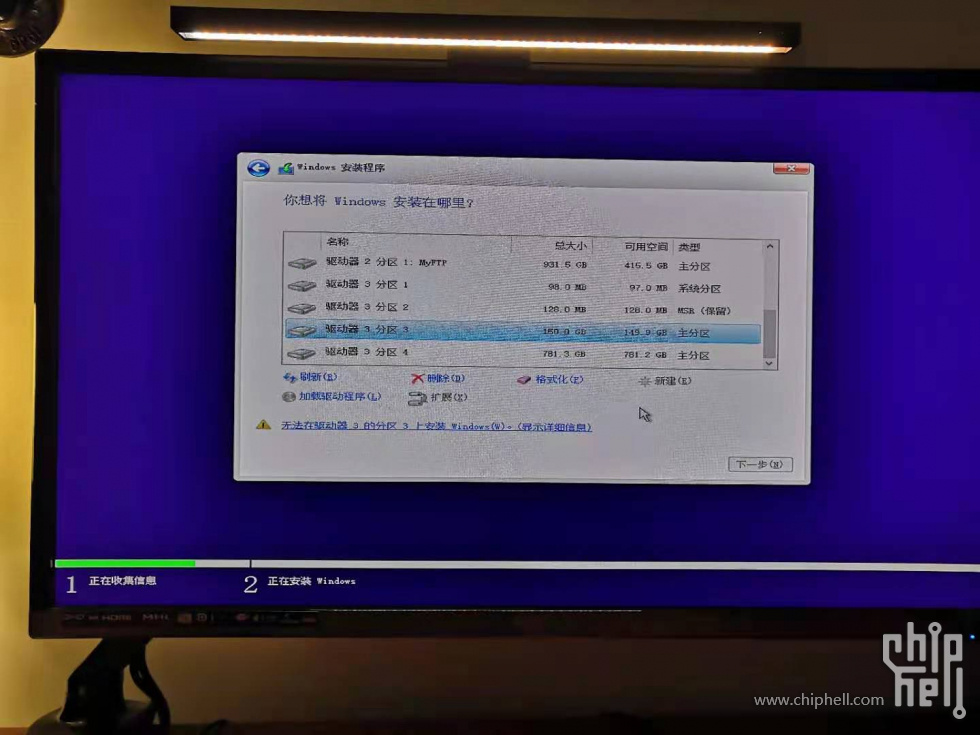

这是在ITELLYUO上下的WINDOWS10镜像直接解压缩到U盘(U盘用的是NTFS格式)启动后安装界面出现的提示,磁盘根据网上提示做的GPT(磁盘3就是WD SN550)

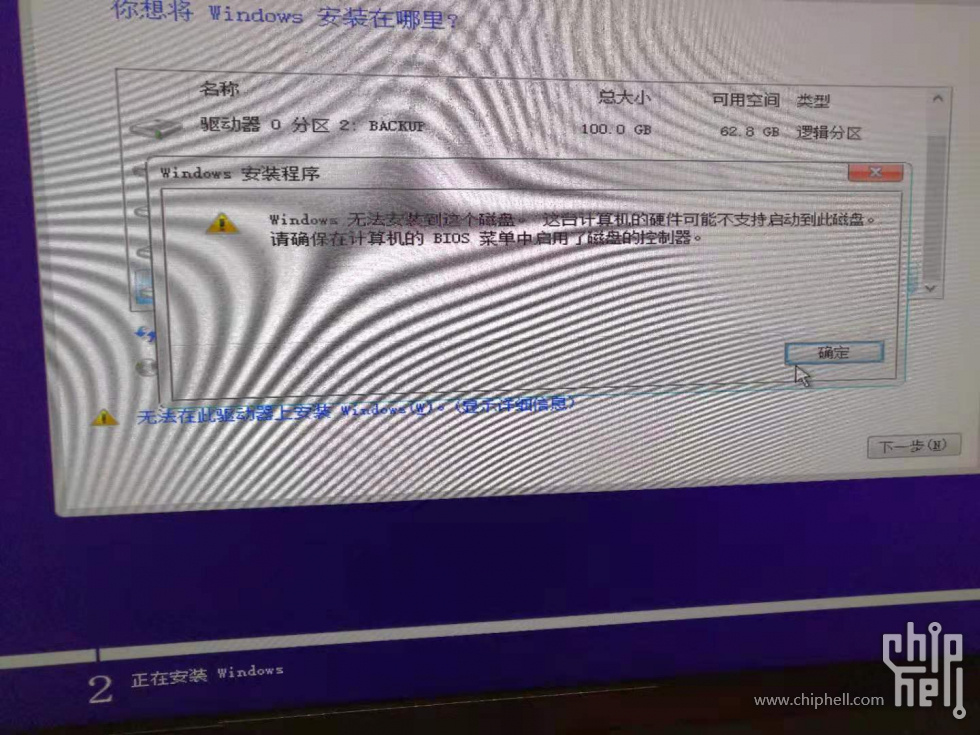

也试过MBR分区格式,同样提示

这到底是哪里的问题,BIOS里设置的问题?BAIDU也BAIDU过了,BIOS里能设置的也都尝试过了,一直是这个提示。
这到底是BIOS里哪里没设置对?还是BIOS改的不对?我没办法了,请哪位大神提示一二,谢谢了!!!
注:最后用MMTOOL4.5改BIOS的时候用改了两个,一个是用网上的NVMeExpressDxE改的,别一个是用Z97 BIOS里提取的Nvme、NvmeSmm、NVMEINT13三个文件改。最后成功的是用NVMeExpressDxE改的BIOS,那三个文件改刷过之后还是认不出NVME硬盘,不知道为什么。由于这几天的经历,我改BIOS的过程是小心又小心,和网上的教程反复比对过了,如果是BIOS改的不对的问题,那我也没办法了,只能做一回伸手党了。
https://dlsvr04.asus.com.cn/pub/ ... V-LX2-ASUS-2501.zip
这是官网的BIOS链接,希望哪位大神能帮忙改个BIOS,在此谢过了!!!!!!
邮箱:[email protected]
最新回复 (8)
  • gbawrc 29天前
    引用 2
    可以进PE,用CGI安装WIN10
  • 翰墨留香 29天前
    引用 3
    你需要关闭CSM,U盘需要FAT32文件系统。
    如果ISO镜像里里面的主安装文件有大于4G,就用Rufus写入U盘或者从uup上面直接下载制作最新的ESD版本安装镜像并用UltraISO写入U盘。
    纯UEFI下安装Windows的话需要GPT磁盘
  • v4400e 29天前
    引用 4
    从帖子来看,楼主有钻研精神,也是老鸟了。我之前也翻过类似的帖子,其中有这么一个说法,楼主可以试试看,就是你要真正的nvme启动,只能挂处理器出来的pcie通道,南桥出来的不行,你可以启用核显然后把nvme插到显卡的那个槽试试看。另外,想魔改bios的,华硕主板不是好选择,太麻烦了
  • zhao1999250 29天前
    引用 5
    有钻研精神,不过遇到华硕这种校验BIOS的最好上编程器,直接强制刷进去,绕过一切校验
  • gaoyi124 29天前
    引用 6
    关闭csm,只用uefi引导就行,我都是用编程器拆下华硕bios来刷,华硕的bios有验证特不好用,另外就是记得刷完华硕的bios看下mac地址,有些板子加入nvme信息以后会导致mac地址变化,用工具在引导至dos下刷mac地址即可,mac地址好像是在24针上面粘贴着
    为什么不用pe安装?我都是pe安装,很好用,另外建议安装系统的时候拔掉其他盘,免得误伤~
  • xhlgood0525 29天前
    引用 7
    PE里面的工具直接安装,安装完用dism++修复一下引导,我自己的主板就是华硕P8B75-V。
  • FlyelemeNt 29天前
    引用 8
    还好我的二奶Z77 用的是华擎板子,NVME硬盘启动系统没有任何问题
  • 楼主 hwyun 28天前
    引用 9
    翰墨留香 发表于 2021-3-21 08:53
    你需要关闭CSM,U盘需要FAT32文件系统。
    如果ISO镜像里里面的主安装文件有大于4G,就用Rufus写入U盘或者从u ...
    改成FAT32的格式OK了
